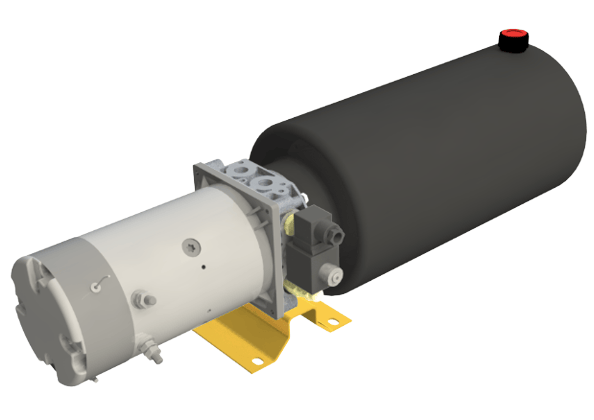

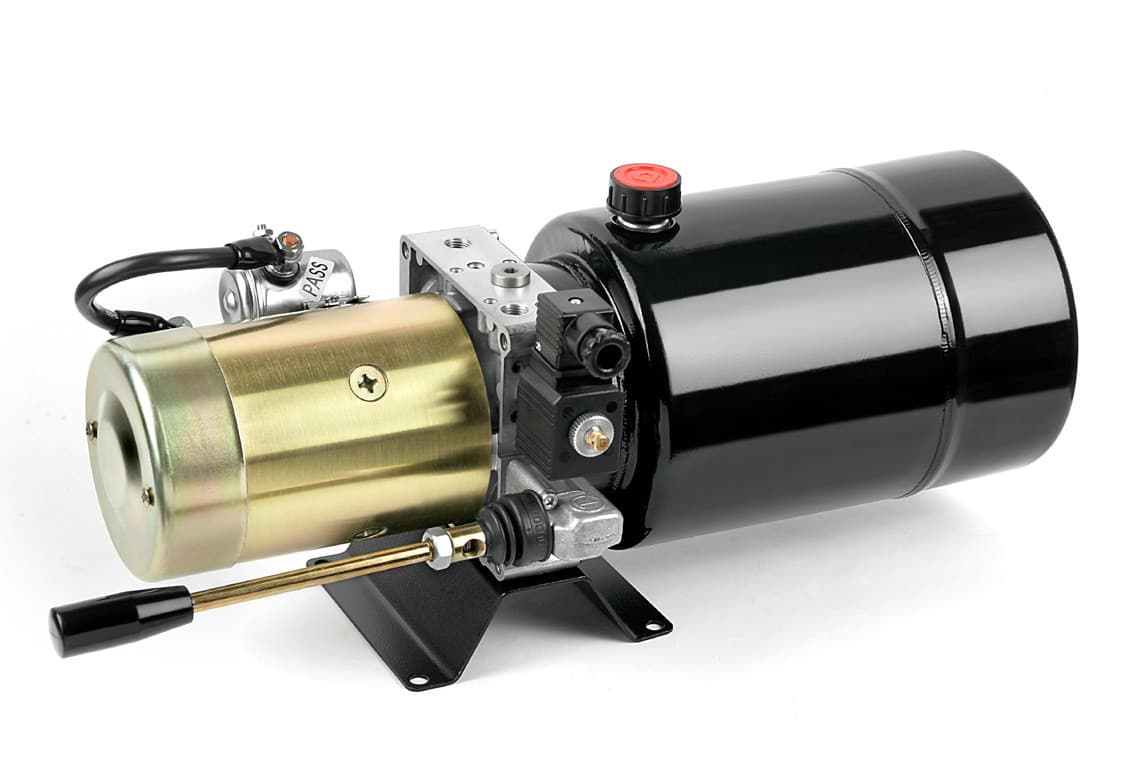

24V 3,0kW hydraulaggregat enkelverkande krets

24V 3,0kW hydraulaggregat enkelverkande krets

För styrning av enkelverkande cylindrar eller system. Våra hydraulaggregat kan sättas samman modulärt och monteras ihop och testas av vår verkstad.

Specifikationer för standardhydraulaggregat: 3kW, 24V, enkelverkande, 3,2 cc pump, 190 bar, 12 liter horisontell tank, 8 l/min volymflöde (se bifogad PDF för fler specifikationer)

Utöver dessa standardspecifikationer finns även ett antal konfigurerbara egenskaper. I vår egen unika hydraulaggregatkonfigurator kan ni själva välja dessa alternativ och sedan beställa hydraulaggregatet direkt i vår webbshop. Klicka här.

Möjligheter att välja själv i konfiguratorn:

• Tankstorlek
• Pumpvolym (cc)
• Inställningar för tryckbegränsning
• Horisontell eller vertikal tank
• Lägg till NG6-riktningsventiler och mellanventiler
• Manometer
• Stöd
• Enkelverkande eller dubbelverkande
• Returstrypning (vid enkelverkande system)
• Sänkventil normalt stängd eller öppen
• Spänning för manöverspolar

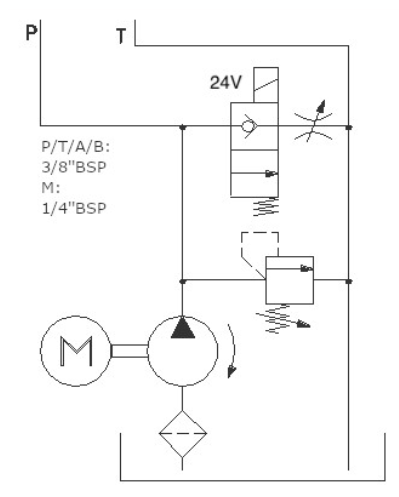

• Möjlighet att direkt ladda ner schemat och 3D-filen

---

Val i konfiguratorn: Pumpstorlek

Kapaciteten (i liter per minut) och trycket beror på vald pump och motor: För en 24V-motor med en effekt på 3,0 kW har ni följande alternativ:

Pump cc	2500RPM		Maximalt tryck
1,1	2,75	L/min	250	bar
1,3	3,25	L/min	250	bar
1,8	4,5	L/min	250	bar
2,1	5,25	L/min	250	bar
2,7	6,75	L/min	233	bar
3,2	8	L/min	197	bar
3,65	9,125	L/min	173	bar
4,2	10,5	L/min	150	bar
4,8	12	L/min	131	bar
5,8	14,5	L/min	109	bar
8	20	L/min	79	bar

---

Val i konfiguratorn: Tankstorlek

Tankstorlek: minst cylinderns/cylindrarnas volym + ledningarnas. Ni kan välja mellan horisontell eller vertikal tankuppbyggnad.
Horisontell; 1, 2, 4, 6, 8, 10, 12, 18, 20, 25, 30, 35 liter

---

Val i konfiguratorn: Montering av stöd

Montering av stöd Ja/Nej

---

Val i konfiguratorn: Manövrering av sänkventil

Sänkventil handmanövrerad (med spak); 12VDC, 24VDC, 230VAC/

---

Val i konfiguratorn: Typ av 2/2-sänkventil

• NC: Normalt stängd: Ventilen måste strömsättas för att cylindern ska sjunka (standard)
• NO: Normalt öppen: Ventilen måste strömsättas när cylindern skjuts ut. När ventilen inte strömsätts sjunker cylindern automatiskt

---

Val i konfiguratorn: Sänkhastighet strypventil

• Ingen
• Justerbar nålstrypning: inställningsmöjlighet för att kunna bestämma sänkhastigheten. Vid nålstrypning beror sänkhastigheten på trycket. Ju högre tryck, desto snabbare sjunker cylindern
• Justerbar tryckkompenserad strypning: sänkhastigheten kan ställas in och blir lika snabb vid varje tryck/vikt

---

Val i konfiguratorn: Inställningsvärde för tryckskydd:

Hydraulaggregaten testas och ställs in på det värde ni önskar. Trycket kan aldrig vara högre än det maximala trycket som anges vid val 1 och aldrig högre än 250 bar.

Behöver ni hjälp med att sätta ihop den? Kontakta en av våra ingenjörer via chatten, kontaktformuläret eller info@Hydraulik247.se
