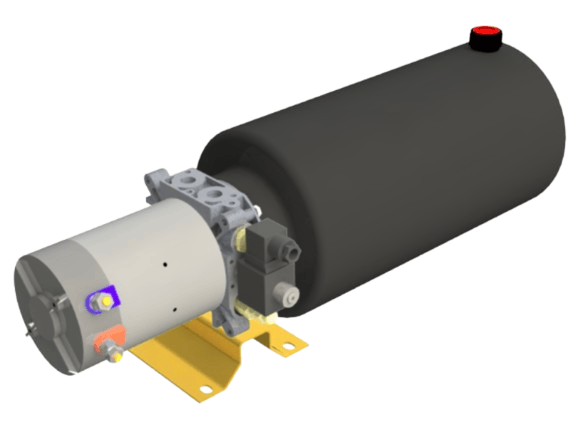

24V 2,0kW hydraulaggregat | 3,2 cc pump | enkelverkande krets

24V 2,0kW hydraulaggregat | 3,2 cc pump | enkelverkande krets

Detta Hydraulik247-hydraulaggregat är konstruerat för effektiv styrning av enkelverkande cylindrar eller system. Enheterna monteras modulärt, sätts ihop och testas grundligt i vår egen verkstad, vilket garanterar tillförlitlighet och prestanda.

Tekniska specifikationer:

Motor	24V
Effekt	2,0 kW
Hydraulisk krets	enkelverkande
Slagvolym pump	3,2 cc
Säkerhetstryck	120 bar
Max. tryck	144,38 bar
Tank	12 liter horisontell tank
Volymflöde	8,00 l/min
Stöd	ja



Vad kan du använda denna produkt till?

• Styrning av en enkelverkande lyftcylinder för en liten lyftbrygga.
• Manövrering av en hydraulisk ventil eller slid som återgår genom tyngdkraft eller en fjäder.
• Matning av ett kompakt hydrauliskt system i en mobil tillämpning, till exempel en tippbil.
• Infällning och utfällning av en enkelverkande mekanism till exempel på en jordbruksmaskin.

Utöver dessa standardspecifikationer finns också ett antal konfigurerbara egenskaper. I vår egen unika hydraulaggregatkonfigurator kan du själv välja dessa alternativ och därefter beställa hydraulaggregatet direkt i vår webbshop. Klicka här.

Alternativ att välja i konfiguratorn:

• Tankstorlek
• Pumpvolym (cc)
• Inställningar för säkerhetstryck
• Horisontell eller vertikal tank
• Lägg till NG6-riktningsventiler och mellanventiler
• Manometer
• Stöd
• Enkelverkande eller dubbelverkande
• Returstrypning (vid enkelverkande system)
• Sänkningsventil normalt stängd eller öppen
• Spänning för manöverspolar
• Alternativ att direkt ladda ner schemat och 3D-filen

Val i konfiguratorn: Pumpstorlek

Kapaciteten (i liter per minut) och trycket beror på vald pump och motor: För en 24V-motor med en effekt på 2,0 kw har du följande alternativ:

Pump cc	2500RPM		Maximalt tryck
1,1	2,75	L/min	250	bar
1,3	3,25	L/min	250	bar
1,8	4,5	L/min	230	bar
2,1	5,25	L/min	200	bar
2,7	6,75	L/min	156	bar
3,2	8	L/min	131	bar
3,65	9,125	L/min	115	bar
4,2	10,5	L/min	100	bar
4,8	12	L/min	88	bar
5,8	14,5	L/min	72	bar
8	20	L/min	53	bar

Val i konfiguratorn: Tankstorlek

Tankstorlek: minst lika med volymen i cylindern/cylindrarna + ledningarna. Du kan välja mellan horisontell eller vertikal tankuppbyggnad.

Horisontell: 1, 2, 4, 6, 8, 10, 12, 18, 20, 25, 30, 35 liter

Val i konfiguratorn: Fastsättning av stöd

Fastsättning av stöd Ja/Nej

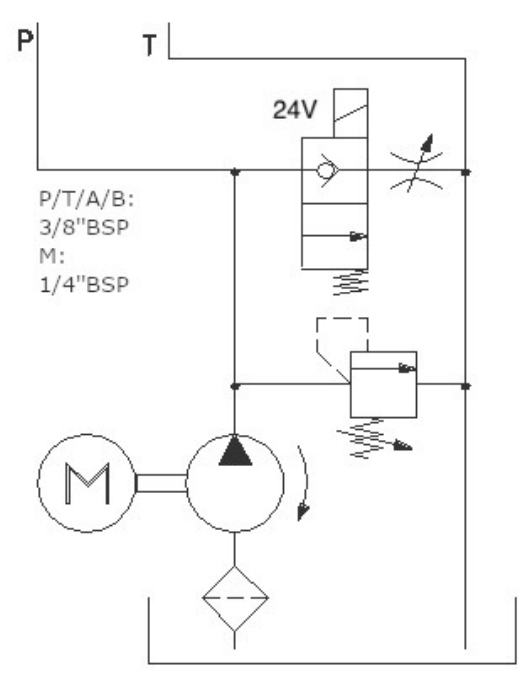

Val i konfiguratorn: Manövrering av sänkningsventil

Sänkningsventil handmanövrerad (med spak); 12VDC, 24VDC, 230VAC

Val i konfiguratorn: Typ av 2/2-sänkningsventil

• NC: Normalt stängd: Ventilen måste aktiveras för att låta cylindern sänka sig (standard)
• NO: Normalt öppen: Ventilen måste aktiveras när cylindern skjuts ut. När ventilen inte aktiveras sänker sig cylindern automatiskt

Val i konfiguratorn: Sänkhastighet för strypventil

• Ingen
• Justerbar nålstrypning: justeringsmöjlighet för att kunna bestämma sänkhastigheten. Vid nålstrypning är sänkhastigheten beroende av trycket. Ju högre tryck, desto snabbare sänker sig cylindern
• Justerbar tryckkompenserad strypning: Sänkhastigheten kan ställas in och blir lika snabb vid varje tryck/vikt

Val i konfiguratorn: Inställningsvärde för säkerhetstryck:

Hydraulaggregaten testas och justeras till det värde du önskar. Trycket kan aldrig vara högre än det maximala tryck som anges vid val 1 eller aldrig högre än 250 bar.

Behöver du hjälp med sammansättningen? Kontakta en av våra ingenjörer via chatten, kontaktformuläret eller info@Hydraulik247.se

Upplev själv den solida prestandan hos detta hydrauliska aggregat. Upptäck hur Hydraulik247 effektivt kan optimera ditt arbete.

Vanliga frågor (FAQ)

▸ Fråga: Vad är skillnaden mellan enkelverkande och dubbelverkande?

Enkelverkande används för system som återgår genom tyngdkraft eller en fjäder (t.ex. en tippbil). Dubbelverkande skickar oljan under tryck till båda sidorna av en cylinder.

▸ Fråga: Kan jag själv sätta ihop ett hydraulaggregat?

Ja, med den online hydraulaggregatkonfiguratorn kan du själv välja motor, pump, tank och typ av ventil utifrån ditt behov av arbetstryck och kapacitet.
