24V 3,0kW hydraulaggregat dubbelverkande krets

24V 3,0kW hydraulaggregat dubbelverkande krets

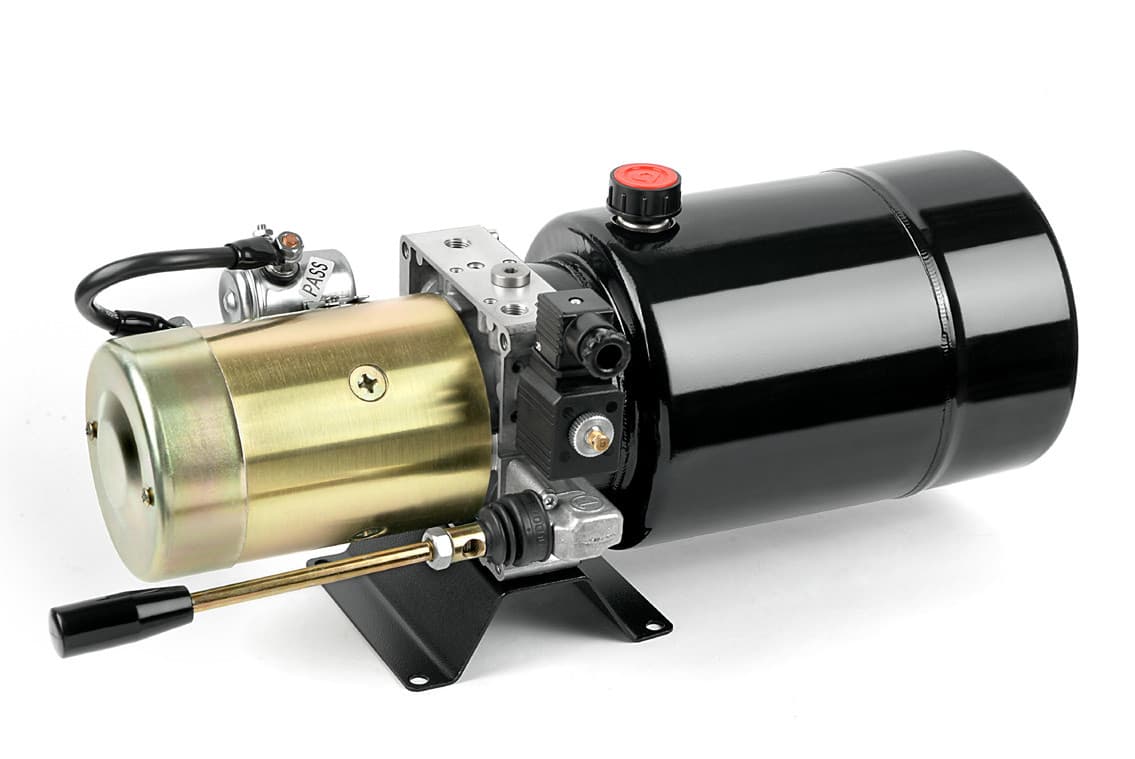

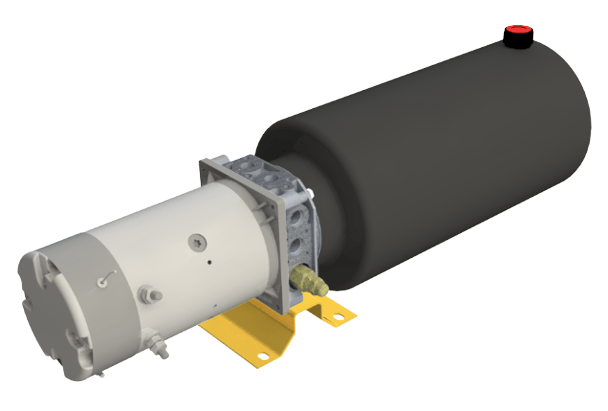

Detta 24V 3,0kW hydraulaggregat är lämpligt för styrning av dubbelverkande cylindrar och system. Våra hydraulaggregat sätts samman modulärt i vår verkstad och testas noggrant, vilket säkerställer en pålitlig funktion i dina hydrauliska tillämpningar.

Tekniska specifikationer:

Specifikation	Standard
Effekt	3,0 kW
Spänning	24V
Krets	Dubbelverkande
Pumpvolym	3,2 cc
Tryck	190 bar
Tank	12 liter horisontell
Volymflöde	8 l/min



Du kan själv välja följande i konfiguratorn:

• Tankstorlek
• Pumpvolym (cc)
• Inställningar för tryckbegränsning
• Horisontell eller vertikal tank
• Lägg till NG6-riktningsventiler och mellanventiler
• Manometer
• Fäste
• Enkelverkande eller dubbelverkande
• Returstrypning (vid enkelverkande system)
• Sänkventil normalt stängd eller öppen
• Spänning för manöverspolar
• Möjlighet att direkt ladda ned schemat och 3D-filen

Utöver dessa standardspecifikationer finns även ett antal konfigurerbara egenskaper. I vår egen unika hydraulaggregatkonfigurator kan du själv välja dessa alternativ och sedan direkt beställa hydraulaggregatet i vår webbutik. Klicka här.

Val i konfiguratorn: Pumpstorlek

Flödet (i liter per minut) och trycket beror på vald pump och motor: För en 24V-motor med en effekt på 3,0 kW finns följande alternativ:

Pump cc	2500RPM		Maximalt tryck
1,1	2,75	L/min	250	bar
1,3	3,25	L/min	250	bar
1,8	4,5	L/min	250	bar
2,1	5,25	L/min	250	bar
2,7	6,75	L/min	233	bar
3,2	8	L/min	197	bar
3,65	9,125	L/min	173	bar
4,2	10,5	L/min	150	bar
4,8	12	L/min	131	bar
5,8	14,5	L/min	109	bar
8	20	L/min	79	bar



Val i konfiguratorn: Tankstorlek

Tankstorlek: minst motsvarande cylinderns/cylindrarnas volym + ledningarna. Du kan välja mellan en horisontell eller vertikal tankkonstruktion.

Horisontell: 1, 2, 4, 6, 8, 10, 12, 18, 20, 25, 30, 35 liter

Val i konfiguratorn: Montering av fäste

Montering av fäste Ja/Nej

Val i konfiguratorn: Manövrering av sänkventil

Sänkventil handmanövrerad (med spak); 12VDC, 24VDC, 230VAC

Val i konfiguratorn: Typ av 2/2-sänkventil

• NC: Normalt stängd: Ventilen måste spänningssättas för att cylindern ska sänka sig (standard)
• NO: Normalt öppen: Ventilen måste spänningssättas när cylindern skjuts ut. När ventilen inte spänningssätts sjunker cylindern automatiskt

Val i konfiguratorn: Sänkhastighet för strypventil

• Ingen
• Justerbar nålstrypning: justeringsmöjlighet för att kunna bestämma sänkhastigheten. Vid nålstrypning är sänkhastigheten beroende av trycket. Ju högre trycket är, desto snabbare sjunker cylindern
• Justerbar tryckkompenserad strypning: Sänkhastigheten kan ställas in och blir lika snabb vid varje tryck/vikt

Val i konfiguratorn: Inställningsvärde för tryckbegränsning:

Hydraulaggregaten testas och justeras till det värde du önskar. Trycket kan aldrig vara högre än det maximala tryck som anges vid val 1 eller aldrig högre än 250 bar.

Behöver du hjälp med sammansättningen? Kontakta en av våra ingenjörer via chatten, kontaktformuläret eller info@hydraulik247.se

Vad kan du använda denna produkt till?

• Drivning av bakgavellyftar på lastbilar
• Styrning av kompakta jordbruksmaskiner
• Manövrering av lyft- och tippsystem i lager
• Matning av hydraulverktyg på plats

Optimera dina maskiner med ett pålitligt 24V 3,0kW hydraulaggregat. Upplev hur Hydraulik247 kan optimera ditt arbete.

Vanliga frågor (FAQ)

▸ Vad är skillnaden mellan enkelverkande och dubbelverkande?

Enkelverkande används för system som återgår med hjälp av tyngdkraft eller en fjäder (t.ex. ett tippflak). Dubbelverkande skickar oljan under tryck till båda sidorna av en cylinder.

▸ Kan jag själv sätta ihop ett hydraulaggregat?

Ja, med den online hydraulaggregatkonfiguratorn kan du själv välja motor, pump, tank och typ av ventil utifrån ditt behov av arbetstryck och flöde.
