24V 2,0kW hydraulaggregat enkelverkande krets

24V 2,0kW hydraulaggregat enkelverkande krets

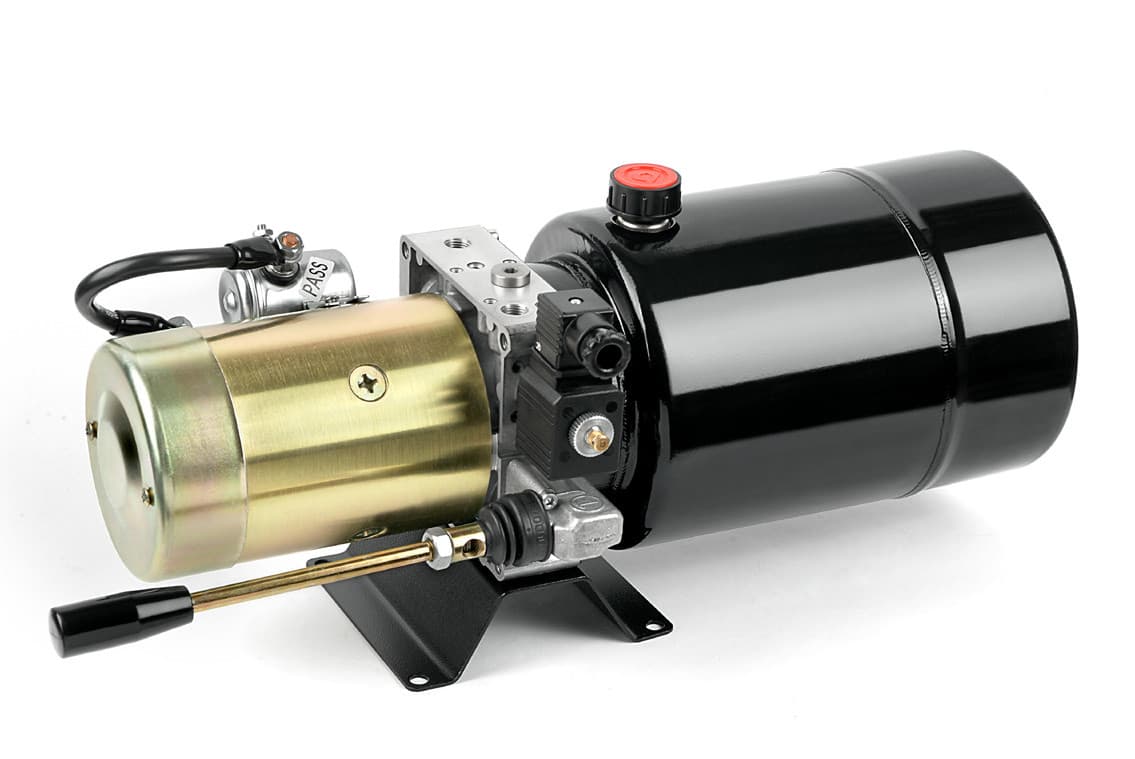

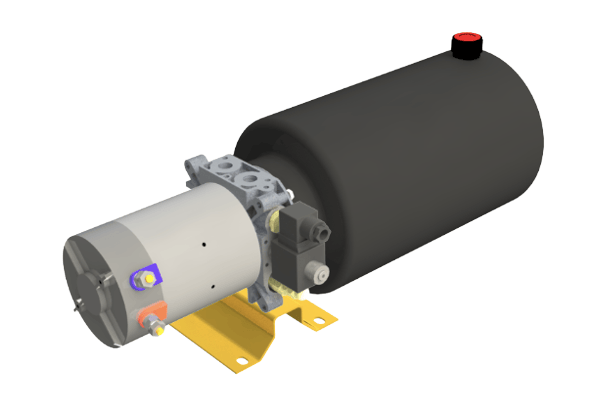

Detta Hydraulik247-hydraulaggregat på 24V och 2,0kW är konstruerat för styrning av enkelverkande cylindrar och system. Enheterna sätts ihop modulärt och testas i vår verkstad, vilket säkerställer en tillförlitlig funktion.

Tekniska specifikationer:

Motoreffekt	2,0 kW
Spänning	24V

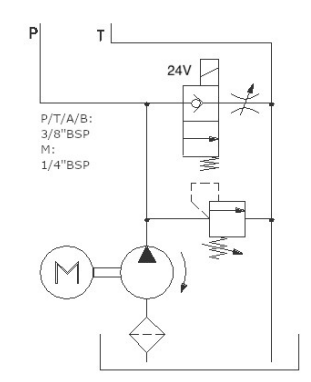

Kretstyp	Enkelverkande
Standardpump	2,7 cc
Maximalt tryck	170 bar
Tankvolym	10 liter (horisontell)
Volymflöde	6,75 l/min



Utöver dessa standardspecifikationer finns också ett antal konfigurerbara egenskaper. I vår unika hydraulaggregatkonfigurator kan du välja dessa alternativ själv och beställa hydraulaggregatet direkt i vår webbshop. Klicka här.

Val du kan göra själv i konfiguratorn:

• Tankstorlek
• Pumpvolym (cc)
• Inställningar för tryckbegränsning
• Horisontell eller vertikal tank
• Lägg till NG6-riktningsventiler och mellanventiler
• Manometer
• Stöd
• Enkelverkande eller dubbelverkande
• Returstrypning (om systemet är enkelverkande)
• Sänkventil normalt stängd eller öppen
• Spänning för styrspolar
• Möjlighet att direkt ladda ner schemat och 3D-filen

Val i konfiguratorn: Pumpstorlek

Flödet (i liter per minut) och trycket beror på vald pump och motor: För en 24V-motor med en effekt på 2,0 kw har du följande alternativ:

Pumpvolym cc	2500RPM		Maximalt tryck
1,1	2,75	L/min	250	bar
1,3	3,25	L/min	250	bar
1,8	4,5	L/min	230	bar
2,1	5,25	L/min	200	bar
2,7	6,75	L/min	156	bar
3,2	8	L/min	131	bar
3,65	9,125	L/min	115	bar
4,2	10,5	L/min	100	bar
4,8	12	L/min	88	bar
5,8	14,5	L/min	72	bar
8	20	L/min	53	bar



Val i konfiguratorn: Tankstorlek

Tankstorlek: minst lika med cylinderns/cylindrarnas volym + ledningarna. Du kan välja mellan en horisontell eller vertikal tankkonstruktion. Horisontell: 1, 2, 4, 6, 8, 10, 12, 18, 20, 25, 30, 35 liter.

Val i konfiguratorn: Montering av stöd

Montering av stöd Ja/Nej

Val i konfiguratorn: Manövrering av sänkventil

Sänkventil, manuellt manövrerad (med spak); 12VDC, 24VDC, 230VAC

Val i konfiguratorn: Typ av 2/2-sänkventil

• NC: Normalt stängd: Ventilen måste spänningssättas för att låta cylindern sänka sig (standard)
• NO: Normalt öppen: Ventilen måste spänningssättas när cylindern skjuts ut. När ventilen inte spänningssätts sjunker cylindern automatiskt

Val i konfiguratorn: Sänkhastighet, strypventil

• Ingen
• Justerbar nålstrypning: inställningsmöjlighet för att kunna bestämma sänkhastigheten. Vid nålstrypning beror sänkhastigheten på trycket. Ju högre trycket är, desto snabbare sjunker cylindern
• Justerbar tryckkompenserad strypning: Sänkhastigheten kan ställas in och blir lika snabb vid varje tryck/vikt

Val i konfiguratorn: Inställningsvärde tryckbegränsning:

Hydraulaggregaten testas och ställs in på det värde du önskar. Trycket kan aldrig vara högre än det maximala tryck som angetts under val 1, och aldrig högre än 250 bar.

Behöver du hjälp med att sätta ihop den? Kontakta någon av våra ingenjörer via chatten, kontaktformuläret eller info@Hydraulik247.se

Vad kan du använda denna produkt till?

• Styrning av en enkelverkande lyftcylinder på en släpvagn.
• Drivning av en hydraulisk press som återgår med hjälp av tyngdkraften.
• Styrning av en lyftplattform i ett lager.
• För lätta industriella tillämpningar där en kompakt och effektiv hydraulisk kraftkälla behövs.

Upptäck hur Hydraulik247:s 24V 2,0kW hydraulaggregat driver dina enkelverkande system effektivt och tillförlitligt.

Vanliga frågor (FAQ)

▸ Vad är skillnaden mellan enkelverkande och dubbelverkande?

Enkelverkande används för system som återgår med hjälp av tyngdkraft eller en fjäder (t.ex. ett tippflak). Dubbelverkande skickar oljan under tryck till båda sidorna av en cylinder.

▸ Kan jag själv sätta ihop ett hydraulaggregat?

Ja, med hydraulaggregatkonfiguratorn online kan du själv välja motor, pump, tank och typ av ventil utifrån ditt behov av arbetstryck och flöde.
