12V 0,5kW hydraulaggregat enkelverkande krets

12V 0,5kW hydraulaggregat enkelverkande krets

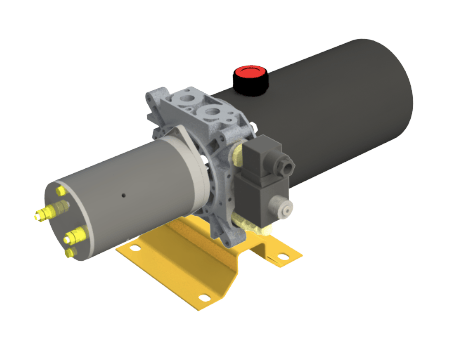

Detta kompakta 12V 0,5kW hydraulaggregat är utformat för effektiv styrning av enkelverkande cylindrar eller system. Hydraulaggregatet är modulärt uppbyggt och monteras och testas av vår verkstad, vilket säkerställer tillförlitlig drift i dina hydrauliska applikationer.

Tekniska specifikationer:

Spänning	12V
Effekt	0,5kW
Kretstyp	Enkelverkande
Pumpvolym	0,8 cc
Tank	2 liter horisontell
Tryck	130 bar
Flöde	2,00 l/min



Utöver dessa standardspecifikationer finns det även ett antal konfigurerbara egenskaper. I vår egen unika hydraulaggregatkonfigurator kan du själv tillämpa dessa alternativ och sedan beställa hydraulaggregatet direkt i vår webbutik. Klicka här.

Möjligheter att välja själv i konfiguratorn:

• Tankstorlek
• Pumpvolym (cc)
• Inställningar för tryckbegränsning
• Horisontell eller vertikal tank
• Lägga till NG6-riktningsventiler och mellanventiler
• Manometer
• Stöd
• Enkelverkande eller dubbelverkande
• Returstrypning (vid enkelverkande system)
• Sänkventil normalt stängd eller öppen
• Spänning för manöverspolar
• Möjlighet att direkt ladda ner schema och 3D-fil

Val i konfiguratorn: Pumpstorlek

Flödet (i liter per minut) och trycket beror på vald pump och motor: För en 12V-motor med en effekt på 0,5 kW har du följande möjligheter:

Pump cc	2500RPM		Maximalt tryck
1,1	2,75	L/min	95	bar
1,3	3,25	L/min	81	bar
1,8	4,5	L/min	58	bar
2,1	5,25	L/min	50	bar
2,7	6,75	L/min	39	bar
3,2	8	L/min	33	bar
3,65	9,125	L/min	29	bar
4,2	10,5	L/min	25	bar
4,8	12	L/min	22	bar
5,8	14,5	L/min	18	bar
8	20	L/min	13	bar



Val i konfiguratorn: Tankstorlek

Tankstorlek: minst volymen av cylindern/cylindrarna + ledningar. Du kan välja mellan horisontell eller vertikal tankuppbyggnad. Horisontell; 1, 2, 4, 6, 8, 10, 12, 18, 20, 25, 30, 35 liter

Val i konfiguratorn: Montering av stöd

Montering av stöd Ja/Nej

Val i konfiguratorn: Manövrering av sänkventil

Sänkventil handmanövrerad (med spak); 12VDC, 24VDC, 230VAC/

Val i konfiguratorn: Typ av 2/2-sänkventil

• NC: Normalt stängd: Ventilen måste aktiveras för att låta cylindern sänkas (standard)
• NO: Normalt öppen: Ventilen måste aktiveras när cylindern körs ut. När ventilen inte aktiveras sänks cylindern automatiskt

Val i konfiguratorn: Sänkhastighet strypventil

• Ingen
• Inställbar nålstrypning: möjlighet att ställa in sänkhastigheten. Vid nålstrypning är sänkhastigheten beroende av trycket. Ju högre tryck desto snabbare sänks cylindern
• Inställbar tryckkompenserad strypning: Sänkhastigheten kan ställas in och kommer att vara lika snabb vid varje tryck/vikt

Val i konfiguratorn: Inställningsvärde för tryckbegränsning:

Hydraulaggregaten testas och justeras till det värde du önskar. Trycket kan aldrig överstiga det maximala trycket angivet vid val 1 eller aldrig överstiga 250 bar.

Behöver du hjälp med sammansättningen? Kontakta en av våra ingenjörer via chatten, kontaktformuläret eller info@Hydraulik247.se

Vad kan du använda denna produkt till?

• Manövrering av en tippbil eller släpvagn
• Styrning av en lyftplattform eller saxlift
• Kompakta industriella applikationer där enkelverkande rörelser krävs
• Mobila maskiner och fordon som kräver en tillförlitlig 12V hydraulisk kraftkälla

Optimera dina hydrauliska system med detta tillförlitliga 12V 0,5kW hydraulaggregat. Upptäck hur Hydraulik247 kan optimera ditt arbete.

Vanliga frågor (FAQ)

▸ Vad är skillnaden mellan enkelverkande och dubbelverkande?

Enkelverkande används för system som återgår via tyngdkraft eller en fjäder (t.ex. en tippare). Dubbelverkande styr oljan under tryck till båda sidor av en cylinder.

▸ Kan jag själv konfigurera ett hydraulaggregat?

Ja, med den online-baserade hydraulaggregatkonfiguratorn kan du själv välja motor, pump, tank och ventiltyp baserat på ditt erforderliga arbetstryck och flöde.
