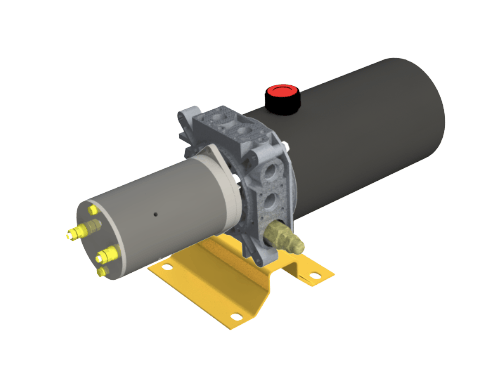

12V 0,5kW hydraulaggregat dubbelverkande krets

12V 0,5kW hydraulaggregat dubbelverkande krets

Detta kompakta 12V 0,5kW hydraulaggregat med dubbelverkande krets är den ideala lösningen för dina hydrauliska tillämpningar. Våra hydraulaggregat sätts samman modulärt och testas grundligt av våra specialister, vilket garanterar en tillförlitlig och effektiv funktion. Du kan sätta ihop aggregatet efter önskemål via vår unika konfigurator.

Tekniska specifikationer:

Specifikation
Spänning	12V
Effekt	0,5 kW
Pump	0,8 cc
Krets	Dubbelverkande
Tank	2 liter horisontell
Tryck	130 bar
Volymflöde	2,00 l/min



Tillval som du själv kan välja i konfiguratorn:

• Tankstorlek
• Pumpvolym (cc)
• Inställningar för tryckskydd
• Horisontell eller vertikal tank
• Lägg till NG6-riktningsventiler och mellanventiler
• Manometer
• Fäste
• Enkelverkande eller dubbelverkande
• Returstrypning (vid enkelverkande system)
• Sänkningsventil normalt stängd eller öppen
• Spänning för manöverspolar

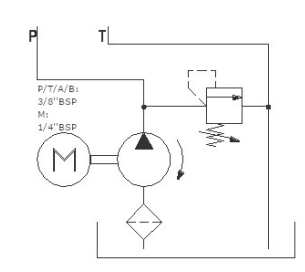

• Möjlighet att direkt ladda ner schemat och 3D-filen

Utöver dessa standardspecifikationer finns även ett antal konfigurerbara egenskaper. I vår egen unika hydraulaggregatkonfigurator kan du själv välja dessa alternativ och sedan direkt beställa aggregatet i vår webbutik. Klicka här.

Val i konfiguratorn: Pumpstorlek

Flödet (i liter per minut) och trycket beror på vald pump och motor: För en 12V-motor med en effekt på 0,5 kW har du följande alternativ:

Pump cc	2500RPM		Maximalt tryck
1,1	2,75	L/min	95	bar
1,3	3,25	L/min	81	bar
1,8	4,5	L/min	58	bar
2,1	5,25	L/min	50	bar
2,7	6,75	L/min	39	bar
3,2	8	L/min	33	bar
3,65	9,125	L/min	29	bar
4,2	10,5	L/min	25	bar
4,8	12	L/min	22	bar
5,8	14,5	L/min	18	bar
8	20	L/min	13	bar



Val i konfiguratorn: Tankstorlek

Tankstorlek: minst innehållet i cylindern/cylindrarna + ledningarna. Du kan välja mellan horisontell eller vertikal tankuppbyggnad. Horisontell; 1, 2, 4, 6, 8, 10, 12, 18, 20, 25, 30, 35 liter

Val i konfiguratorn: Montering av fäste

Montering av fäste ja/nej

Val i konfiguratorn: Antal NG6-underblock

Du kan välja mellan inga, 1, 2, 3, 4, 5, 6, 7 eller 8 NG6-underblock. Dessa monteras på hydraulaggregatet. Vilka ventiler du vill montera kan du välja via konfiguratorn. När du inte väljer några NG6-underblock får du en P (tryck) och T (tankanslutning) och kan använda hydraulaggregatet i ditt eget system.

Val i konfiguratorn: Antal NG6-underblock med styrd backventil.

Styrda backventiler används endast när du har en cylinder, motor eller last som måste blockeras helt. Till exempel vid en cylinder för att förhindra att cylindern sjunker ner under lasten. Du måste då välja en NG6-ventil som i vila har A, B och T anslutna. En styrd backventil måste nämligen vara helt trycklös.

Du kan välja mellan inga, 1, 2, 3, 4, 5, 6, 7 eller 8 NG6-underblock med styrd backventil. Dessa monteras på hydraulaggregatet. Vilka ventiler du vill montera kan du välja via konfiguratorn. När du inte väljer några NG6-underblock får du helt enkelt en P (tryck) och T (tankanslutning) och kan använda ditt eget system.

Val i konfiguratorn: inställningsvärde för tryckskydd:

Hydraulaggregaten testas och justeras till det värde du önskar. Trycket kan aldrig vara högre än det maximala tryck som anges i val 1, och aldrig högre än 250 bar. Behöver du hjälp med att sätta ihop ett aggregat? Kontakta en av våra ingenjörer via chatten, kontaktformuläret eller per telefon på 053-7113861.

Vad kan du använda den här produkten till?

• Drivning av bakgavellyftar på lastbilar
• Styrning av kompakta jordbruksmaskiner
• Manövrering av små lyft- och tippsystem
• Stöd för industriella tillämpningar med lätt belastning

Upptäck mångsidigheten hos detta hydraulaggregat för dina projekt. Upplev själv hur Hydraulik247 kan optimera ditt arbete.

Vanliga frågor (FAQ)

▸ Vad är skillnaden mellan enkelverkande och dubbelverkande?

Enkelverkande används för system som återgår med hjälp av tyngdkraft eller en fjäder (t.ex. en tippanordning). Dubbelverkande skickar oljan under tryck till båda sidorna av en cylinder.

▸ Kan jag själv sätta ihop ett hydraulaggregat?

Ja, med den online-aggregatkonfiguratorn kan du själv välja motor, pump, tank och ventiltyp utifrån ditt behov av arbetstryck och flöde.
