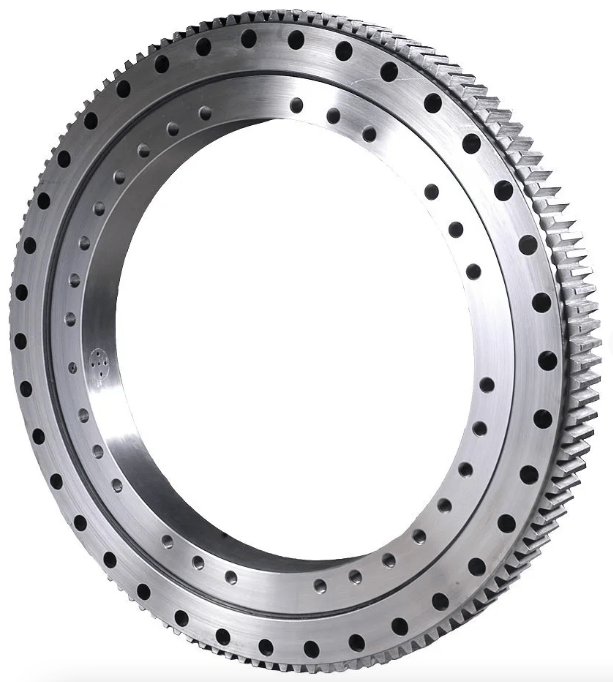

Svängkranslager med utvändig kuggning och ytterdiameter 1200mm

Svängkranslager med utvändig kuggning och ytterdiameter 1200mm

Detta svängkranslager med utvändig kuggning och en ytterdiameter på 1200mm är viktigt för roterande rörelser i olika maskiner. Det säkerställer en smidig och stabil rotation av tunga konstruktioner, samtidigt som det effektivt hanterar höga axiella belastningar och tippmoment. Detta svängkranslager är en pålitlig lösning för dina hydrauliska system.

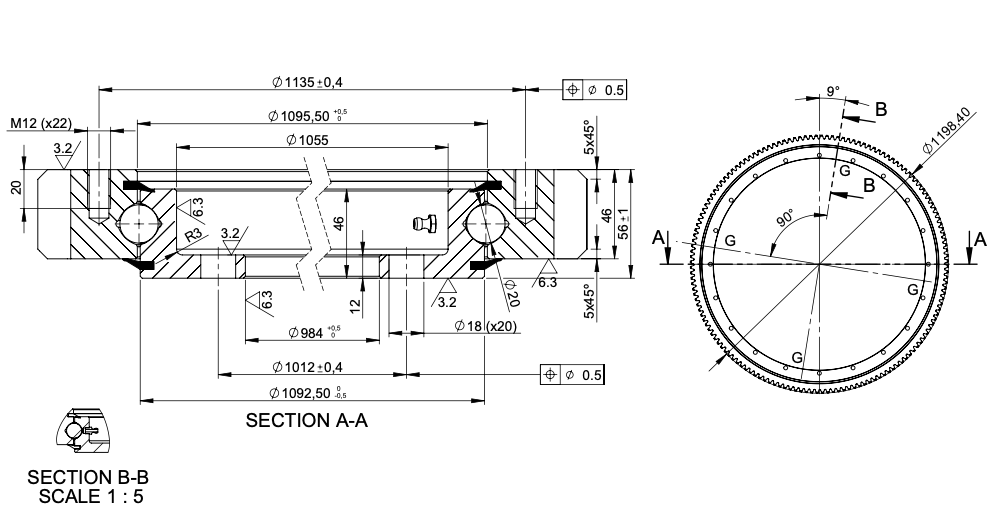

Tekniska specifikationer:

Modul	m 8
Antal tänder	z 148
Delningsdiameter	Ø 1184
Tryckvinkel	20º
Trunkering	km -0.8
Profilförskjutning	xm 0
Max. axialbelastning	820 kN
Max. tippmoment	205 kNm
Driftstemperaturområde	-20℃ <> 70℃
Vikt	82,95 kg
Hål	He: M12 x22 - 360o/22 Hi: Ø18 x20 - 360o/20
Tandkraft	Nm 28.3kN & Max: 39.6kN
Tillverkning	Europeisk

Vad kan du använda denna produkt till?

• Tunga anläggningsmaskiner såsom grävmaskiner och kranar
• Vändskivor för industriella maskiner
• Vindturbiner för rotation av gondolen
• Stora lantbruksmaskiner med roterande delar

Detta är även en ersättningsprodukt för följande art.koder:

• 21.1091.01, VLA.200.1094N, 231.20.01000, EBL.20.1094.200 -1STPN, RKS.21 1091, 161 20 1198 3000

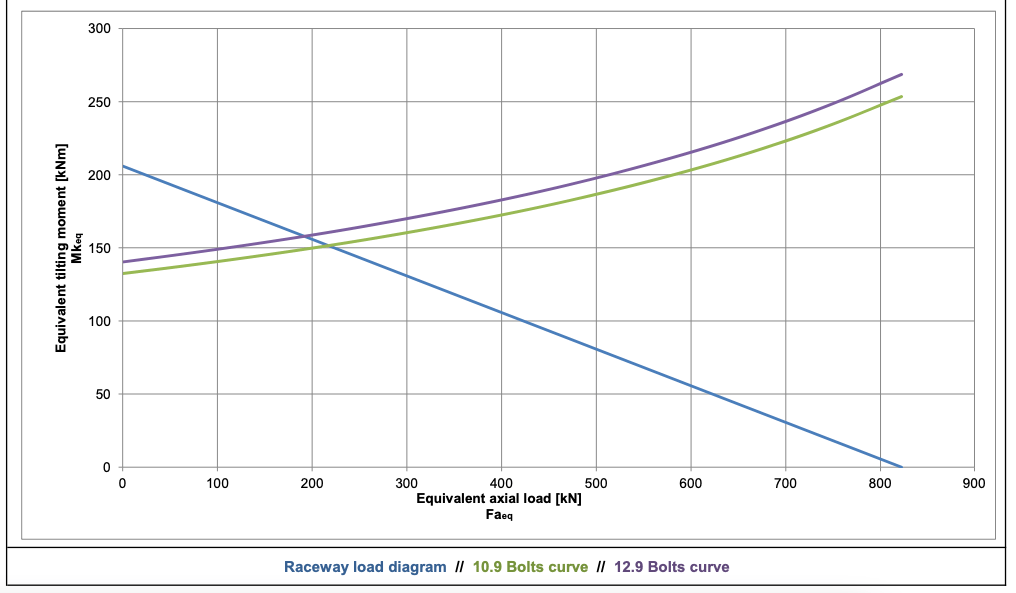

Den vertikala axeln visar tippmomentet och den horisontella axeln den axiella belastningen. Den blå linjen anger belastningsgränsen för svängkransen med hänsyn till löpbanan, medan den gröna linjen anger belastningsgränsen för svängkransens skruvar. En svängkrans är endast statiskt giltig om skärningspunkten mellan axialkraften och tippmomentet ligger under båda linjerna.
