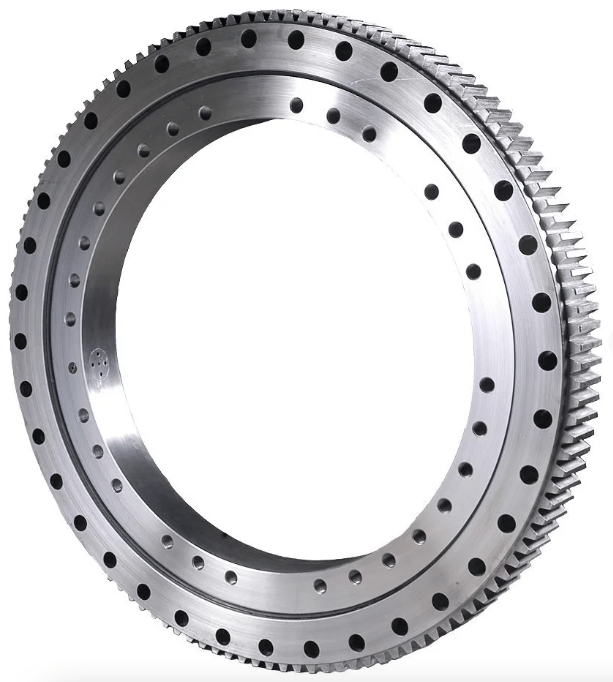

Svängkranslager med utvändig kuggning och ytterdiameter 1050mm

Svängkranslager med utvändig kuggning och ytterdiameter 1050mm

Detta svängkranslager med utvändig kuggning och en ytterdiameter på 1050mm är en väsentlig komponent för maskiner som kräver roterande rörelser med höga axiella belastningar och kippmoment. Det säkerställer en stabil och tillförlitlig rotation, även under krävande förhållanden, och är konstruerat för lång livslängd och optimal effektivitet i dina hydrauliska system.

Tekniska specifikationer:

Modul	m 8
Antal tänder	z 129
Delningsdiameter	Ø 1032
Tryckvinkel	D20º
Trunkering	km -0.8
Addendumändring	xm 0
Max. axiell belastning	700 kN
Max. kippmoment	150 kNm
Arbetstemperaturområde	-20℃ <> 70℃
Vikt	70,55 kg

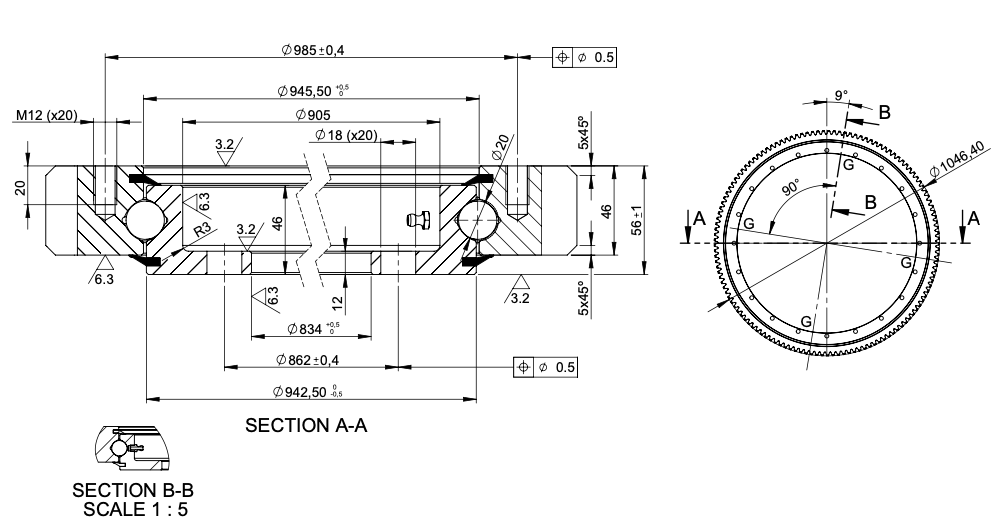

Hål	He: M12 x20 - 360o/20 Hi: Ø18 x20 - 360o/20
Tandkraft	Nm 28.2kN & Max: 39.7kN
Tillverkare	Europeisk

Vad kan du använda denna produkt till?

• För rotation av grävmaskiner och kranar.
• I svängbord för stora maskiner.
• För industriella robotar och automationssystem.
• Vid manövrering av tunga laster inom logistiken.

Denna produkt är även en ersättningsprodukt för följande art.nr:

• 21.0941.01, VLA.200.944N, 231.20.0900, EBL.20.0944.200 -1STPN, RKS.21 0941, 161 20 1046 3000

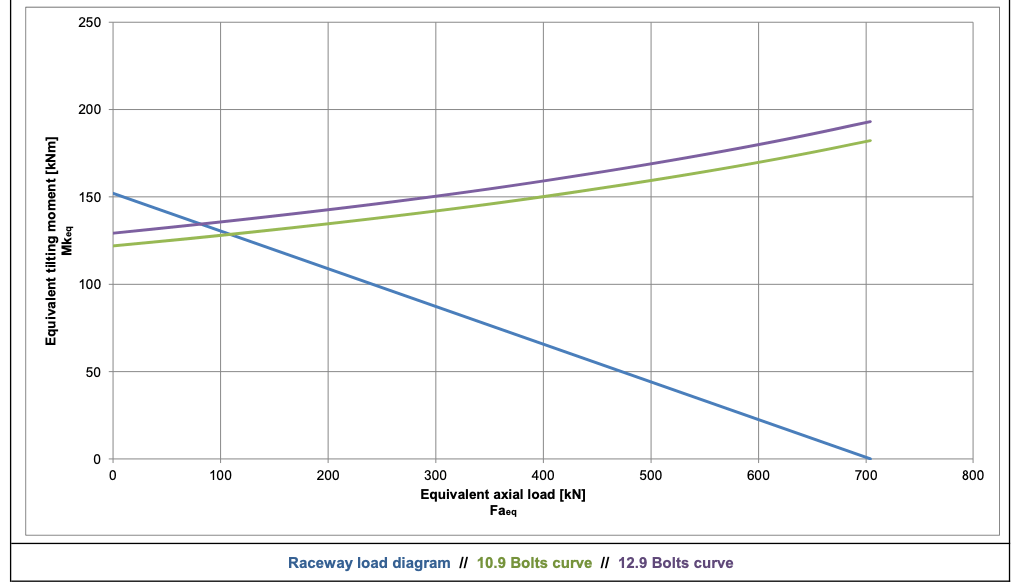

Den vertikala axeln visar kippmomentet och den horisontella axeln den axiella belastningen. Den blå linjen anger svängkransens belastningsgräns med hänsyn till löpbanan, medan den gröna linjen visar belastningsgränsen för svängkransskruvarna. Ett svängkranslager är endast statiskt giltigt om skärningspunkten mellan den axiella kraften och kippmomentet ligger under båda linjerna.
