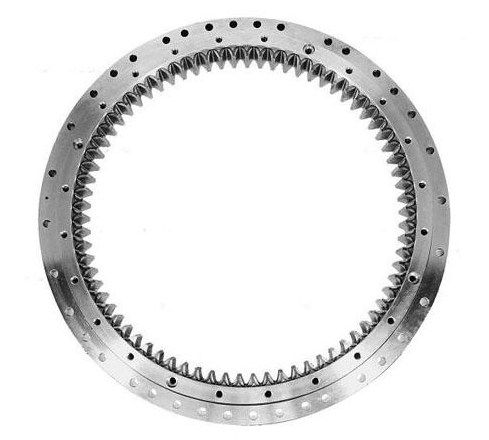

Svängkranslager med invändig kuggning och ytterdiameter 950mm

Svängkranslager med invändig kuggning och ytterdiameter 950mm

Detta svängkranslager med invändig kuggning och en ytterdiameter på 950mm är en viktig komponent för maskiner som utför roterande rörelser och samtidigt måste hantera tunga axiella belastningar och tippmoment. Lagret säkerställer en smidig och exakt rotation, vilket ökar tillförlitligheten och effektiviteten hos dina maskiner.

Tekniska specifikationer:

Modul	m 8
Antal tänder	z 94
Delningsdiameter	Ø 752
Tryckvinkeln	20º
Trunkering	km -0.8
Profilförskjutning	xm 0
Max. axialbelastning	825 kN
Max. tippmoment	125 kNm
Driftstemperaturområde	-20℃ <> 70℃
Vikt	62,61 kg

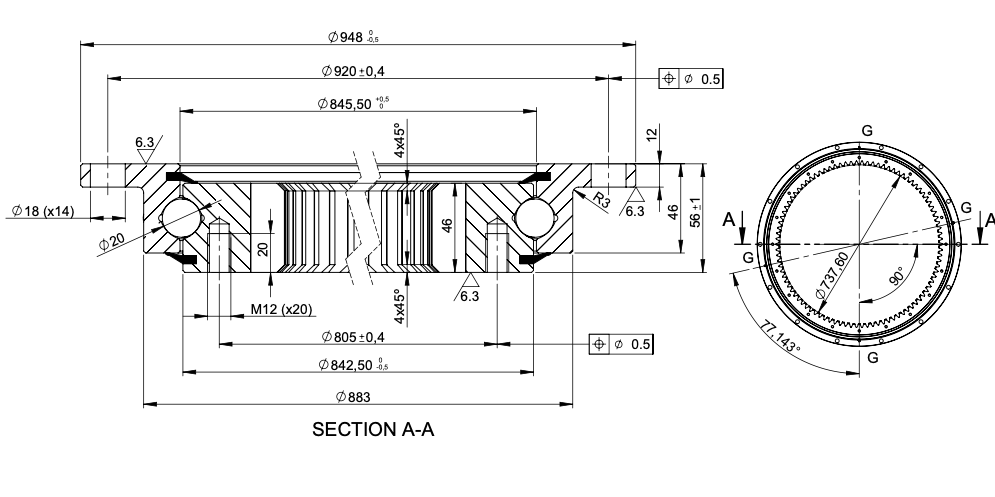

Hål	He: Ø18 x14 - 360/14 Hi: M12 x20 - 360/20
Tandkraft	Nom 28.5kN & Max: 39.9kN
Tillverkning	Europeisk

Vad kan du använda denna produkt till?

• Stora grävmaskiner och kranar för svängmekanismen
• Vindturbiner för justering av gondolriktningen
• Vridbord och positioneringssystem inom tung industri
• Medicinsk bilddiagnostikutrustning för exakt rotation

Detta är även en ersättningsprodukt för följande artikelnummer:

• 22.0841.01, VLI.200.844, 232.20.0800, ZBL.20.0844.200 -1SPTN, RKS.22 0841, 162 20 0948 3000

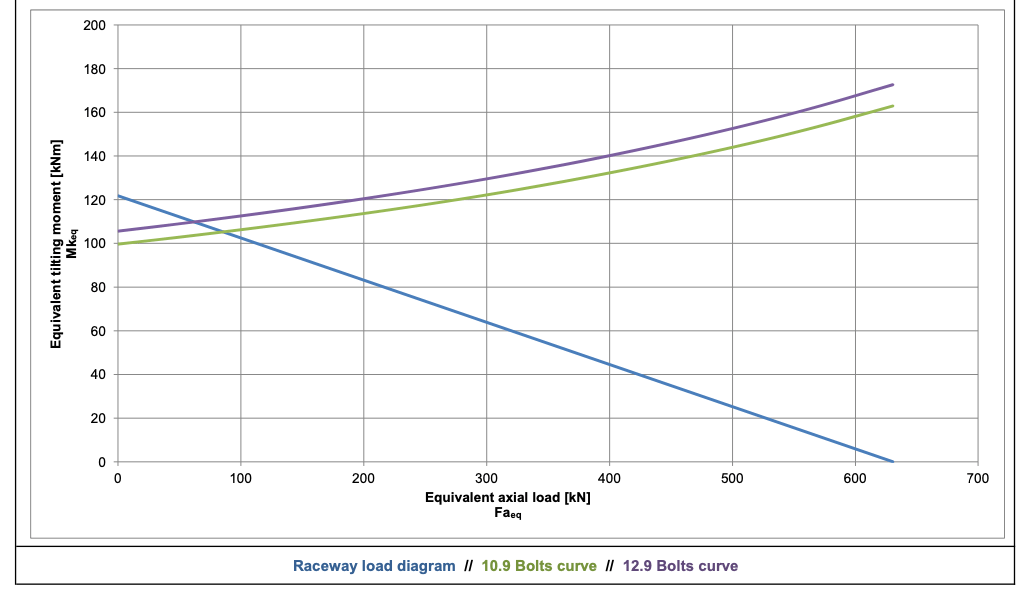

Den vertikala axeln visar tippmomentet och den horisontella axeln visar axialbelastningen. Den blå linjen anger belastningsgränsen för svängkransen med hänsyn till löpbanan, medan den gröna linjen anger belastningsgränsen för svängkransens skruvar. En svängkrans är endast statiskt giltig om skärningspunkten mellan axialkraften och tippmomentet ligger under båda linjerna.
