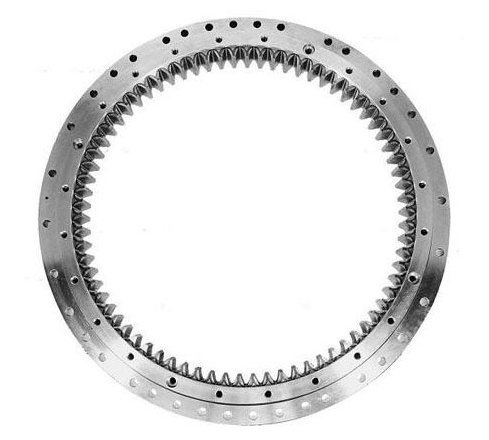

Svängkranslager med invändig kuggning och ytterdiameter 750mm

Svängkranslager med invändig kuggning och ytterdiameter 750mm

Detta svängkranslager med invändig kuggning är väsentligt för maskiner som kombinerar en roterande rörelse med höga axiella och radiella belastningar. Lagret säkerställer en mjuk och stabil rotation av tunga konstruktioner, vilket är avgörande för den operativa tillförlitligheten och precisionen hos dina maskiner.

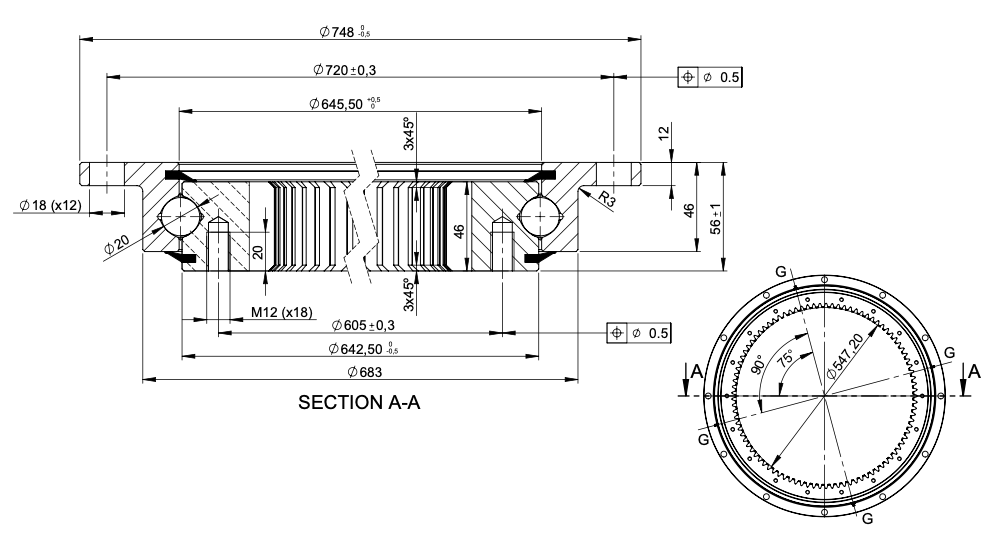

Tekniska specifikationer:

Modul	m 6
Antal tänder	z 93
Delningsdiameter	Ø 558
Tryckvinkel	20º
Trunkering	km -0.6
Addendumändring	xm 0
Max. axiell belastning	470 kN
Max. vältmoment	70 kNm
Arbetstemperaturintervall	-20℃ <> 70℃
Vikt	45,65 kg
Hål	He: Ø18 x12 - 360/12 Hi: M12 x18 - 360/18
Tandkraft	Nom 21.4kN & Max: 30.0kN
Fabrikat	Europeisk

Till vad kan du använda denna produkt?

• Tunga byggmaskiner såsom grävmaskiner och kranar
• Svängbara plattformar och transportband
• Industrirobotar och automationssystem
• Vindkraftverk och solföljningssystem

Detta är även en ersättningsprodukt för följande art.nr:

• 22.0641.01, VLI.200.644, 232.20.0600, ZBL.20.0644.200 -1SPTN, RKS.22 0641, 162 20 0748 3000

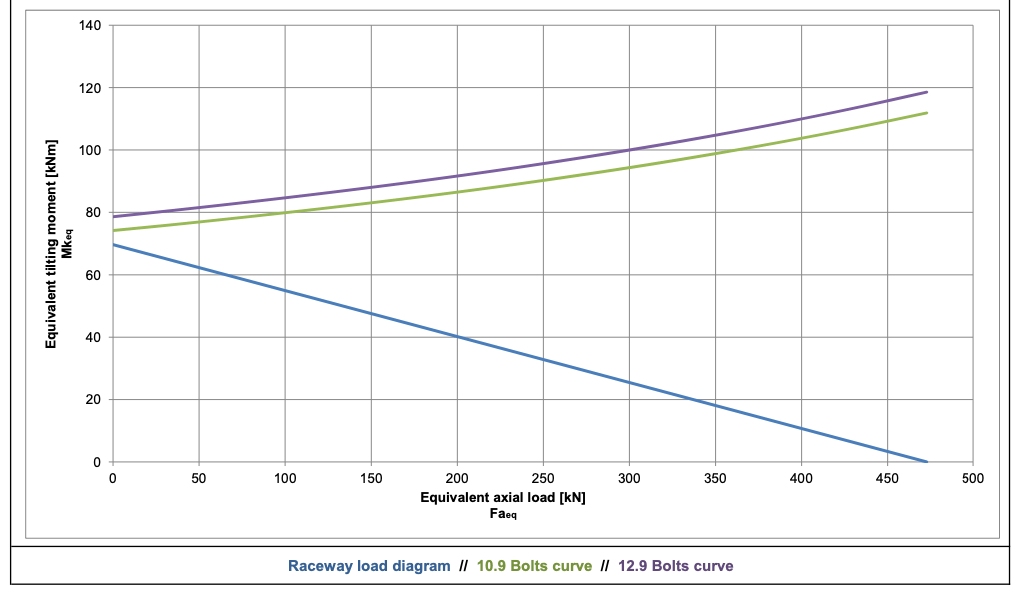

Den vertikala axeln visar vältmomentet och den horisontella axeln den axiella belastningen. Den blå linjen anger svängkransens belastningsgräns med hänsyn till löpbanan, medan den gröna linjen visar belastningsgränsen för svängkransens skruvar. En svängkrans är endast statiskt giltig om skärningspunkten mellan den axiella kraften och vältmomentet ligger under båda linjerna.
