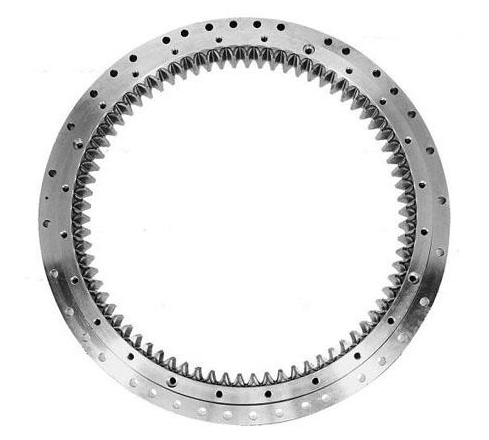

Svängkranslager med invändig kuggning och ytterdiameter 650mm

Svängkranslager med invändig kuggning och ytterdiameter 650mm

Detta svängkranslager med innertandning och en ytterdiameter på 650 mm är oumbärligt för maskiner som kräver en roterande rörelse med hög stabilitet och bärförmåga. Lagret säkerställer en mjuk och exakt rotation under tunga axiella belastningar och kippbelastningar, vilket gynnar tillförlitligheten och livslängden för din installation.

Tekniska specifikationer:

Modul	m 6
Antal tänder	z 76
Delningsdiameter	Ø 456
Tryckvinkel	20º
Trunkering	km -0.6
Addendumförskjutning	xm 0
Max. axiell belastning	400 kN
Max. kippmoment	50 kNm
Driftstemperaturområde	-20℃ <> 70℃
Vikt	38,98 kg

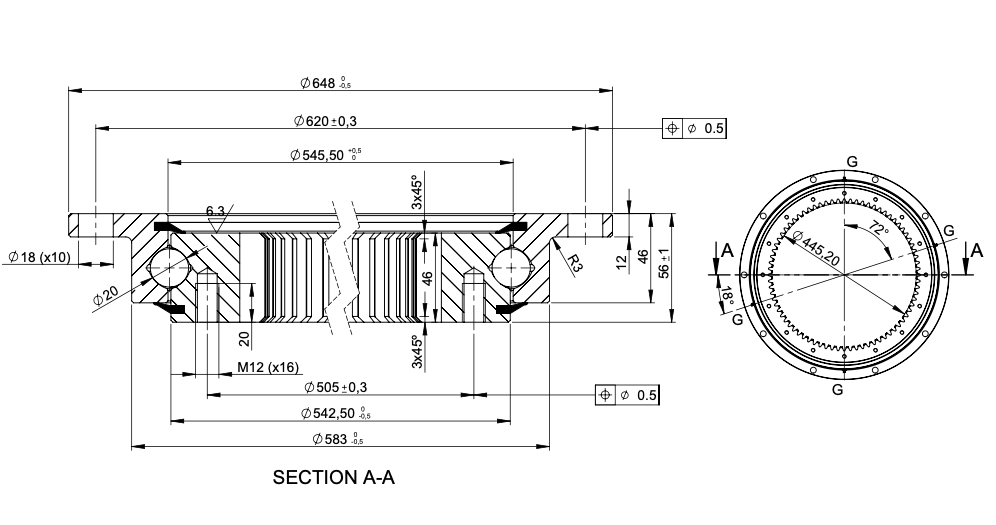

Hål	He: Ø18 x10 - 360/10 Hi: M12 x16 - 360/16
Tandkraft	Nom 21.4kN & Max: 30.0kN
Tillverkare	Europeisk

Vad kan du använda denna produkt till?

• Svängkranslagret är idealiskt för att rotera övervagnar på grävmaskiner och kranar.
• Lämpligt för att vrida plattformar och arbetskorgar på skyliftar.
• Användbart i roterande bord och positioneringssystem inom metallbearbetning.
• Oumbärligt för rotation av vindkraftverk och solföljningssystem.

Detta är även en ersättningsprodukt för följande art.nr:

• 22.0541.01, VLI.200.544, 232.20.0500, ZBL.20.0544.200 -1SPTN, RKS.22 0541, 162 20 0648 3000

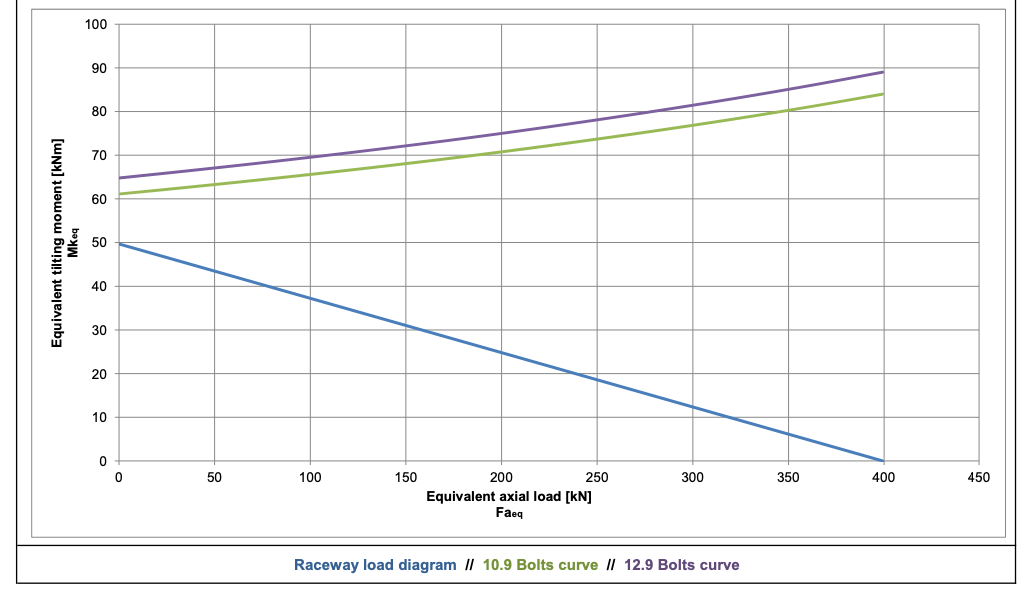

Den vertikala axeln visar kippmomentet och den horisontella axeln den axiella belastningen. Den blå linjen anger svängkransens belastningsgräns med hänsyn till löpbanan, medan den gröna linjen visar belastningsgränsen för svängkransens skruvar. En svängkrans är endast statiskt giltig om skärningspunkten mellan den axiella kraften och kippmomentet ligger under båda linjerna.

Upptäck robustheten och precisionen hos detta svängkranslager och upplev hur Hydraulik247 kan optimera ditt arbete.
