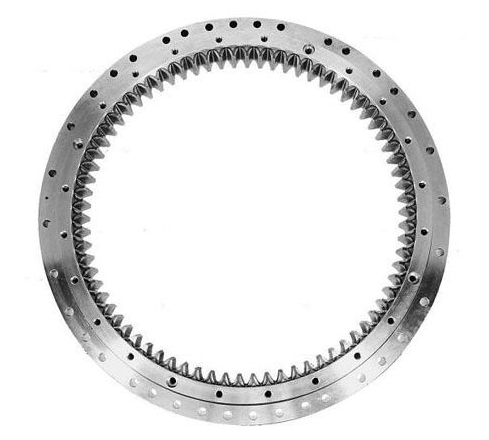

Svängkranslager med invändig kuggning och ytterdiameter 1200mm

Svängkranslager med invändig kuggning och ytterdiameter 1200mm

Detta svängkranslager med invändig kuggning och en ytterdiameter på 1200mm är en viktig komponent för maskiner som kräver en roterande rörelse under hög axial- och tippbelastning. Lagret säkerställer en stabil och exakt rotation, vilket är avgörande för funktionaliteten och tillförlitligheten hos dina maskiner.

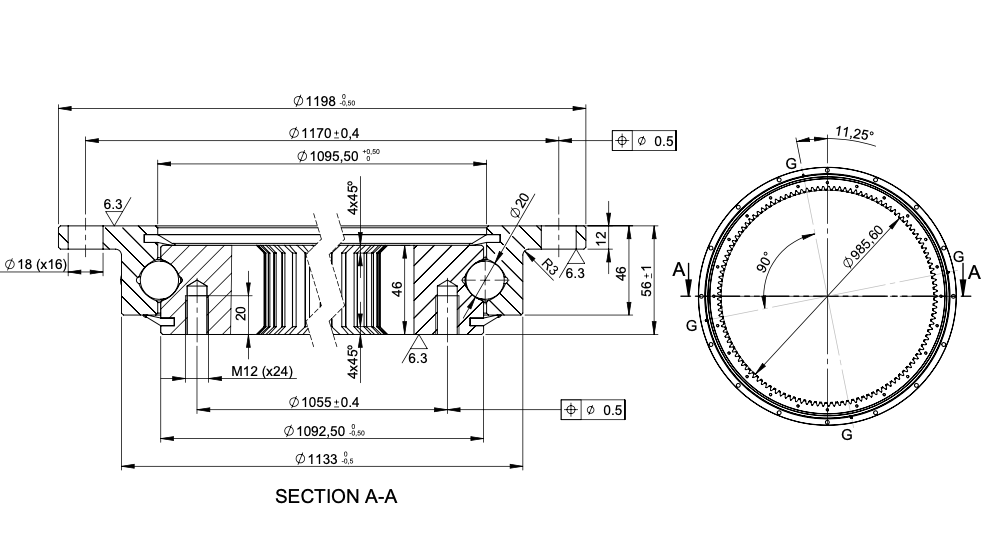

Tekniska specifikationer:

Modul	m 8
Antal tänder	z 125
Delningsdiameter	Ø 1000
Tryckvinkel	20º
Trunkering	km -0.8
Profilförskjutning	xm 0
Vikt	82,65 kg
Max. axialbelastning	820 kN
Max. tippmoment	205 kNm
Driftstemperaturområde	-20℃ <> 70℃
Hål	He: Ø18 x16 - 360/16 Hi: M12 x24 - 360/24
Tandkraft	Nom 28.5kN & Max: 39.9kN
Tillverkning	Europeisk

Vad kan du använda den här produkten till?

• För rotation av överbyggnader på grävmaskiner och kranar
• Som en viktig komponent i vindturbiner för justering av gondolriktningen
• I vändskivor för stora industriella maskiner och processanläggningar
• För stabilisering och rotation av tunga laster i materialhanteringssystem

Detta är även en ersättningsprodukt för följande art.koder:

• 22.1091.01, VLI.200.1094, 232.20.01000, ZBL.20.1094.200 -1SPTN, RKS.22 1091, 162 20 1198 3000

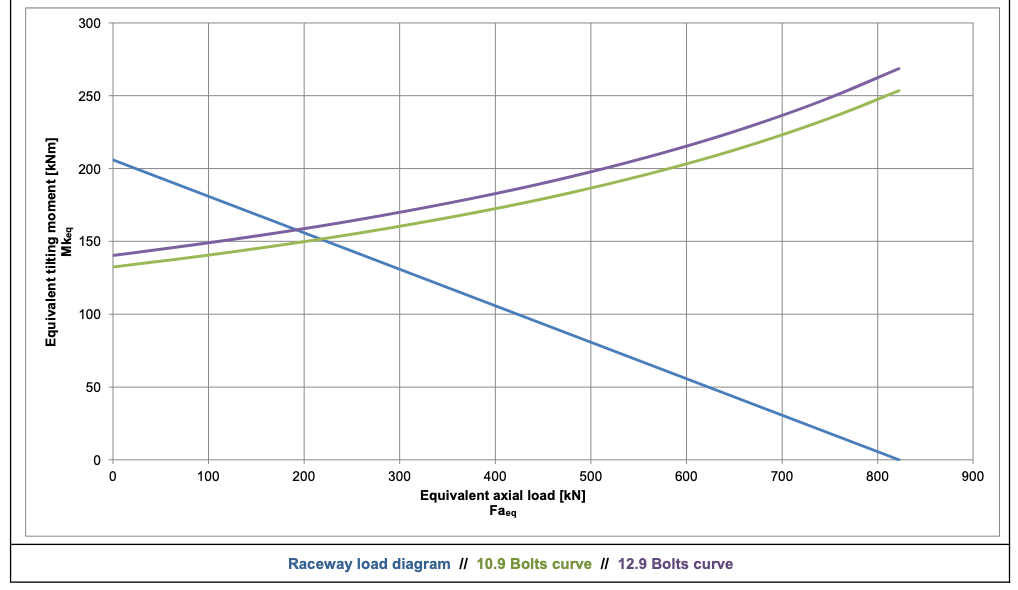

Den vertikala axeln visar tippmomentet och den horisontella axeln axialbelastningen. Den blå linjen anger belastningsgränsen för svängkransen med hänsyn till löpbanan, medan den gröna linjen anger belastningsgränsen för svängkransens skruvar. En svängkrans är endast statiskt giltig om skärningspunkten mellan axialkraften och tippmomentet ligger under båda linjerna.
