Rostfri 1" BSP - 28L (M36x2) hane inskruvningskoppling utan tätning

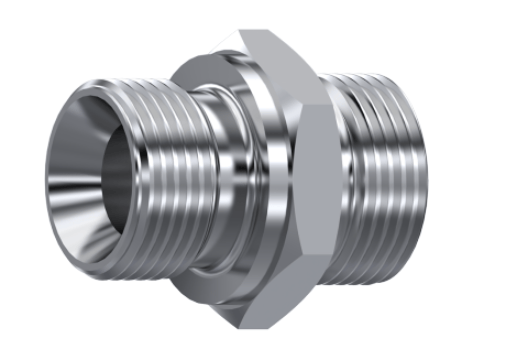

  • Rostfri 1" BSP - 28L (M36x2) hane inskruvningskoppling utan tätning – bild 1
  • Rostfri 1" BSP - 28L (M36x2) hane inskruvningskoppling utan tätning – bild 2

Rostfri 1" BSP - 28L (M36x2) hane inskruvningskoppling utan tätning

SKU: 53211

28,33 EUR inkl. moms

22,66 EUR exkl. moms

Pris per styck

320,07 SEK inkl. moms

256,06 SEK exkl. moms

Pris per styck

Begränsat antal tillgängligt (2 i lager)
  • Skickas från eget centrallager
  • Kundtjänst mån–fre 08.30–17.30
  • 14 dagars ångerrätt för konsumenter (ej måttbeställt)

Produktbeskrivning

Rostfritt stål 1" BSP - 28L (M36x2) hane inskruvningskoppling utan tätning

Denna hane inskruvningskoppling i rostfritt stål, utformad för sömlös integration i dina hydrauliska system, erbjuder en tillförlitlig anslutning mellan ledningar och komponenter. Med sina specifika gängutföranden säkerställer denna koppling en effektiv och läckagefri överföring av vätskor, vilket är avgörande för kontinuiteten i ditt arbete.

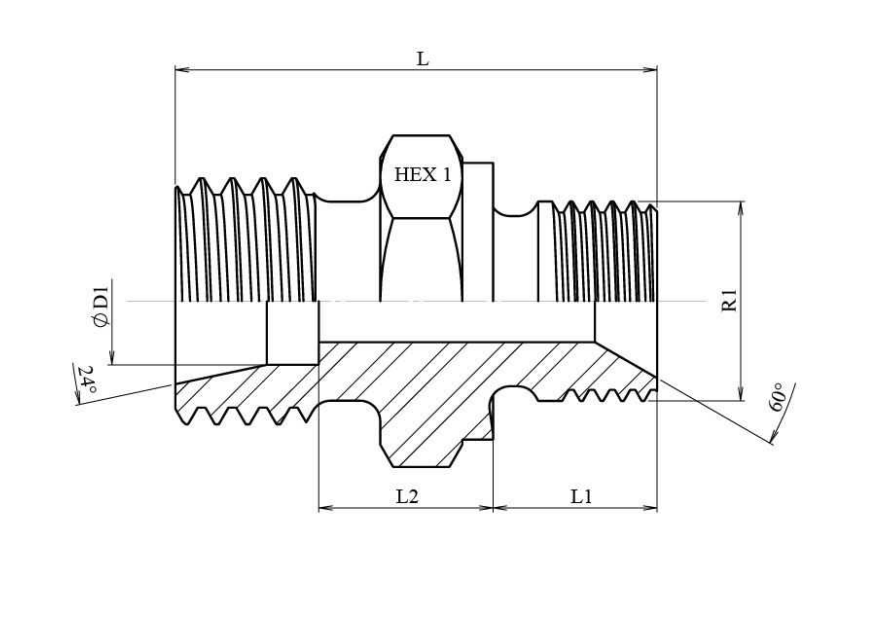

Tekniska specifikationer:

Dimension ØD1 28 mm
Serie L
Dimension R1 1" BSP
Arbetstryck 160 bar
Dimension L 44.5 mm
Dimension L1 19 mm
Dimension L2 16.5 mm
Dimension HEX 1 41 mm

Vad kan du använda den här produkten till?

  • Anslutning av hydraulslangar till olika ventiler och komponenter
  • Installation i system som kräver hög korrosionsbeständighet
  • Användning inom maskinteknik för koppling av hydrauliska ledningar
  • Tillämpning i industriella miljöer där precisionsanslutningar är avgörande

Upplev själv kvaliteten hos denna inskruvningskoppling i rostfritt stål. Upptäck hur Hydraulik247 kan optimera dina hydrauliska tillämpningar med tillförlitliga komponenter.
