IE1 Elmotor 3 kW, 230/400V med fot-/flänsmontering B3-B5 3000 varv/min i byggstorlek 90

IE1 Elmotor 3 kW, 230/400V med fot-/flänsmontering B3-B5 3000 varv/min i byggstorlek 90

• Särskilt lämplig som motor för ett hydraulaggregat
• Ska användas tillsammans med en lanterna
• Försedd med fästbygel (B3)
• Observera: 230V är spolspänningen och 400V är anslutningsspänningen. Denna elmotor kan inte anslutas till 230V

Tekniska egenskaper:

• Motortyp: MS 90 L2
• Storlek: 90L2
• Material: aluminium
• Spänning: 230/400 Volt (50 Hz)
• Effekt: 3 kW
• Axel: 24 mm med kilspår
• Flänsdiameter: 200 mm
• Vridmoment: 10,09 Nm
• Varvtal: 2840 varv/min
• Ljudnivå: 74 dB
• Vikt: 15 kg
• Fottyp: B3
• Flänstyp: B5
• För ytterligare specifikationer se specifikationsblad 1.

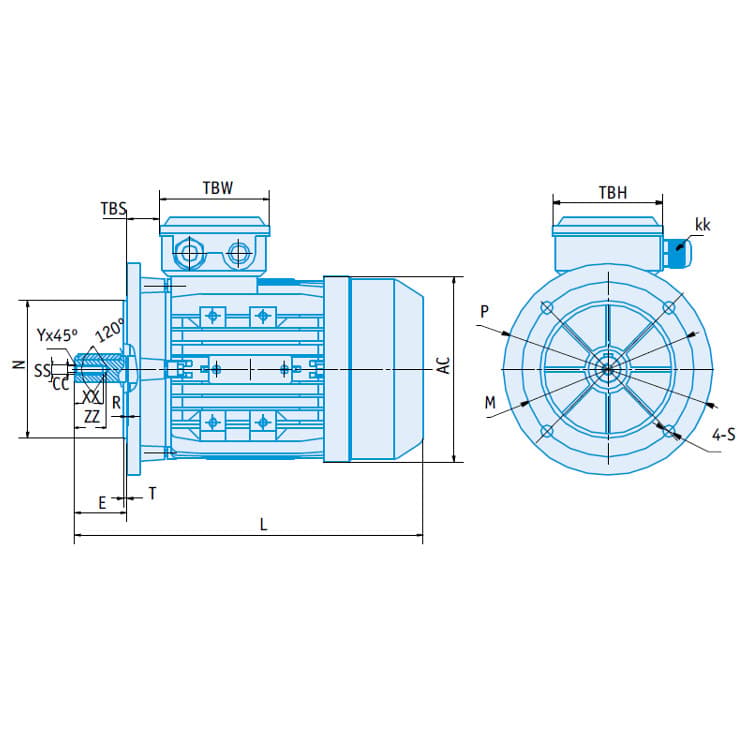

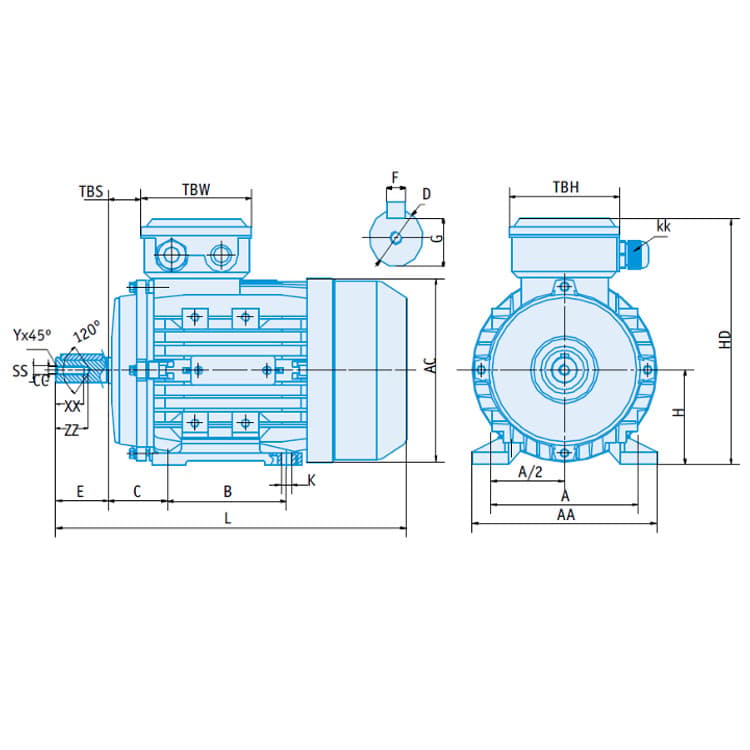

Mått enligt teknisk ritning (i mm):

A	140	TBS	30	D	24	M	165
AA	175	TBW	105	E	50	N	130
AC	183	TBH	105	F	8	P	200
B	125			G	20	S	12
C	56			SS	M8	T	3,5
H	90			XX	19
HD	229			ZZ	25
K	10x13
KK	1-M20x1,5
L	367

*För ytterligare detaljerad teknisk ritning se specifikationsblad 2
