IE1 Elmotor 3 kW, 230/400 Volt 1500 varv/min

IE1 Elmotor 3 kW, 230/400 Volt 1500 varv/min

• Särskilt lämplig som motor för ett hydraulaggregat
• Avsedd att användas i kombination med en lanterna
• Försedd med monteringsstöd (B3)
• Observera: 230V är lindningsspänningen och 400V är anslutningsspänningen. Denna elmotor kan inte anslutas till 230V

Tekniska egenskaper:

• Motortyp: MS100 L2-4
• Ramstorlek: 100
• Material: aluminium
• Spänning: 230/400 Volt (50 Hz)
• Effekt: 3 kW / 4 hk
• Axel: 28 mm med kilspår
• Flänsdiameter: 250 mm
• Moment: 20,18 Nm
• Varvtal: 1420 varv/min
• Ljudnivå: 64 dB
• Vikt: 24,5 kg
• Fotutförande: B3
• Flänsutförande: B5
• För ytterligare specifikationer se specifikationsblad 1.

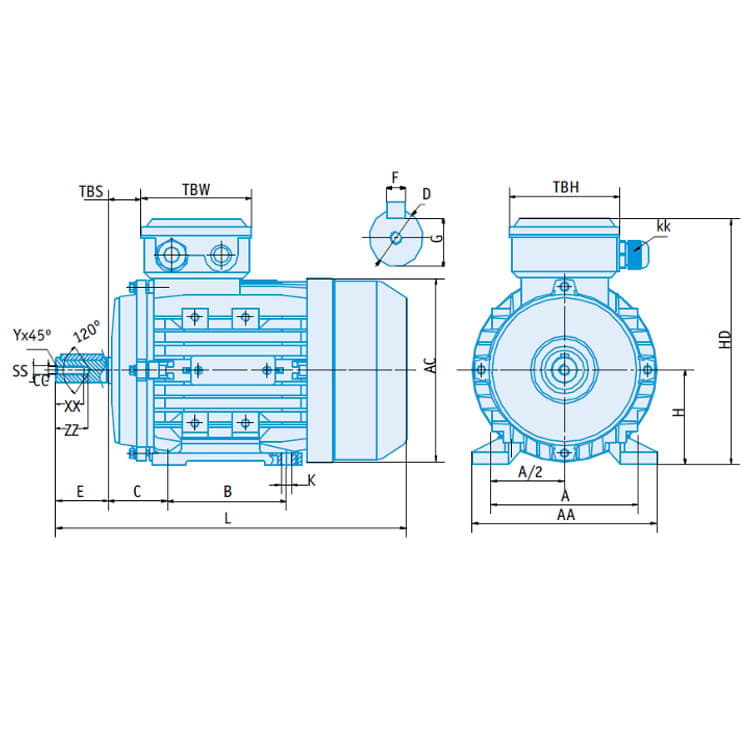

Måttangivelse för teknisk ritning (i mm):

A	160	TBS	26	D	28	M	215
AA	198	TBW	105	E	60	N	180
AC	205	TBH	105	F	8	P	250
B	140			G	24	S	15
C	63			SS	M10	T	4
H	100			XX	22
HD	252			ZZ	30
K	12x15
KK	2-M20x1,5
L	387

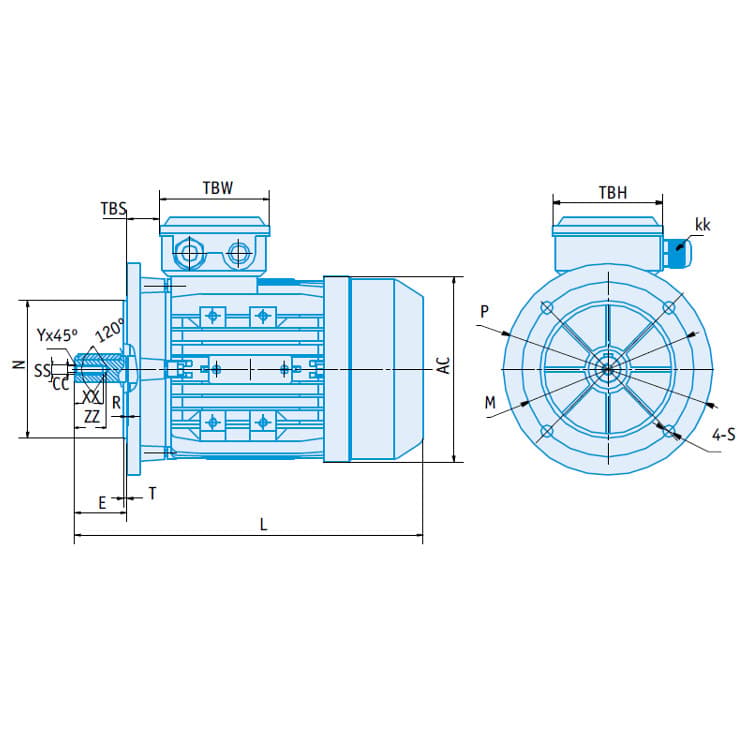

För mer detaljerad teknisk ritning se specifikationsblad 2.
