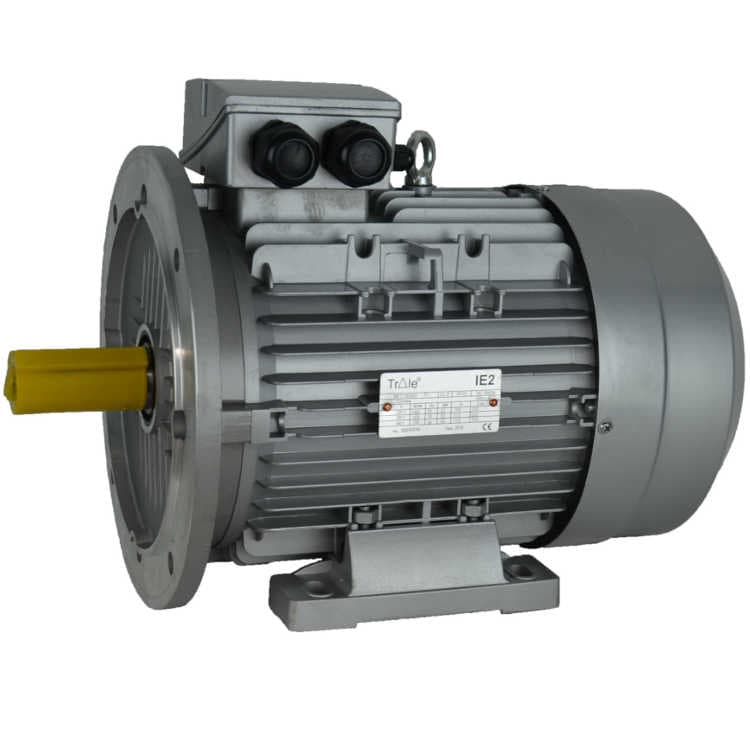

IE1 Elmotor 0,09 kW, 230/400 Volt 1500 varv/min

IE1 Elmotor 0,09 kW, 230/400 Volt 1500 varv/min

• Särskilt lämplig som motor för ett hydraulaggregat
• Kan användas i kombination med en lanterna
• Försedd med fästfot (B3)
• Observera: 230V är spolspänningen och 400V är anslutningsspänningen. Denna elmotor kan inte anslutas till 230V

Tekniska egenskaper:

• Motortyp: MS 56 2-4
• Ramstorlek: 56
• Material: aluminium
• Spänning: 230/400 Volt (50 Hz)
• Effekt: 0,09 kW / 0,1 hk
• Axel: 9 mm med kilspår
• Flänsdiameter: 120 mm
• Moment: 0,63 Nm
• Varvtal: 1360 varv/min
• Ljudnivå: 50 dB
• Vikt: 3,2 kg
• Fottyp: B3
• Flänstyp: B5
• För ytterligare specifikationer, se specifikationsblad 1.

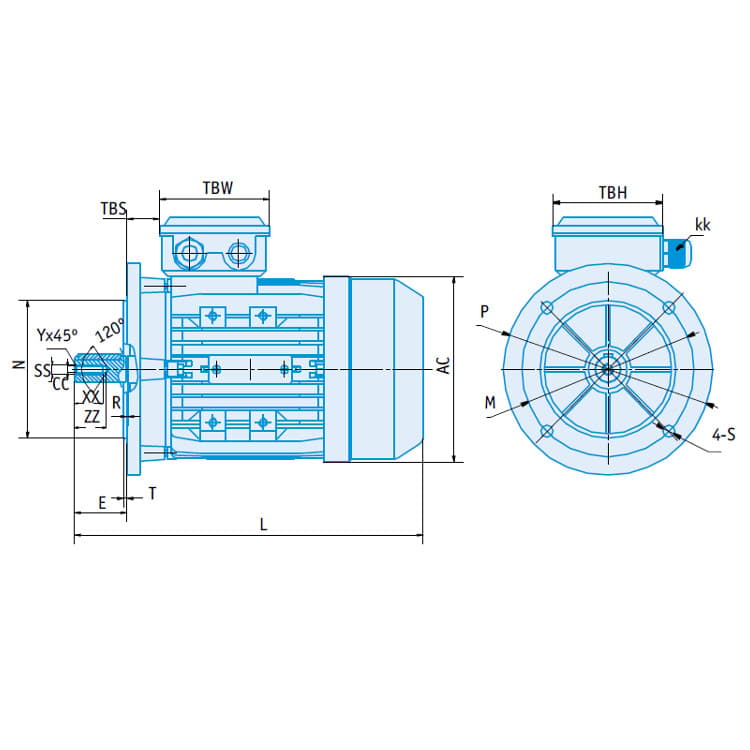

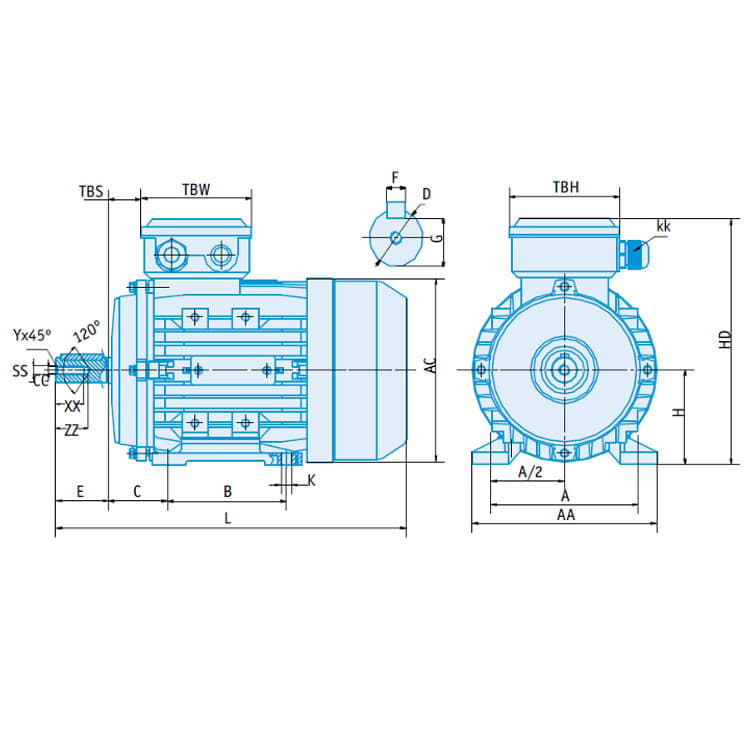

Måttangivelser för teknisk ritning (i mm):

A	90	TBS	14	D	9	M	100
AA	110	TBW	88	E	20	N	80
AC	117	TBH	88	F	3	P	120
B	71			G	7,2	S	7
C	36			SS	M3	T	3
H	56			XX	9
HD	156			ZZ	12
K	5,8x8,8
KK	1-M16x1,5
L	196

För ytterligare detaljerad teknisk ritning, se specifikationsblad 2.
