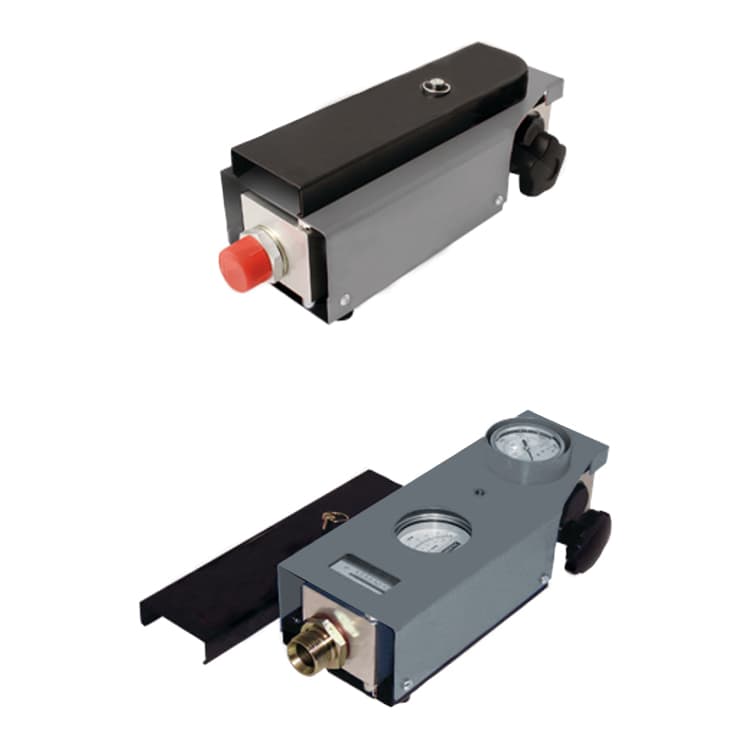

Hydraulisk flödesmätare 10 - 200 l/min

Hydraulisk flödesmätare 10 - 200 l/min
Tekniska egenskaper
• Typ: RFIK-200-B-6
• Max. arbetstryck: 420 bar
• Mätområde: 10 - 200 l/min
• Anslutning: 1" BSP
• Driftstemperatur: 20°C - 80°C
• Visnings-mätområde: tryck: +/- 1,6%, volymflöde: +/- 4%, temperatur: +/- 2,5°C
• Vikt: 7,47 kg
• Lämplig för mineralolja
• Konstruerad för rak rörledningsinstallation
• Mekanisk funktion (oberoende av elektricitet)
• Styrning av arbetstrycket med hjälp av en belastningsventil
• Flödesvisning i l/min och gal/min.
• Mått: 350 x 135 x 140 (LxBxH)

Arbetstrycksstyrning vid RFIK
Belastningsventilen vid RFIK är direkt ansluten till ett genomföringsblock och säkerställer tillsammans med den inbyggda manometern en exakt styrning inom arbetsområdet. Som skydd mot övertryck är två sprängskivor inbyggda i RFIK, som brister vid ett tryck på 440 bar och leder sedan flödet förbi ventilen via en bypass. Sprängskivorna är lätta att byta.

Användningsområde
Flöde, tryck och temperatur, mätning av flytande medier och för inställning av arbetstrycket.

Funktion
SDMK flödesmätaren består av ett skärmelement med skarpa kanter och en konisk mätkolv, som trycks mot en fjäder beroende på flödet. Finns det inget flöde? Då stänger mätkolven öppningen och återgår till nollpositionen. Med ökande flöde trycks mätkolven av tryckskillnaden mot den kalibrerade fjädern. Därigenom är mätkolven proportionell mot flödet. Genom magnetkraften överförs data till avläsningsutrustningen. De skarpa kanterna på skärmelementet minimerar viskositetens inverkan.
