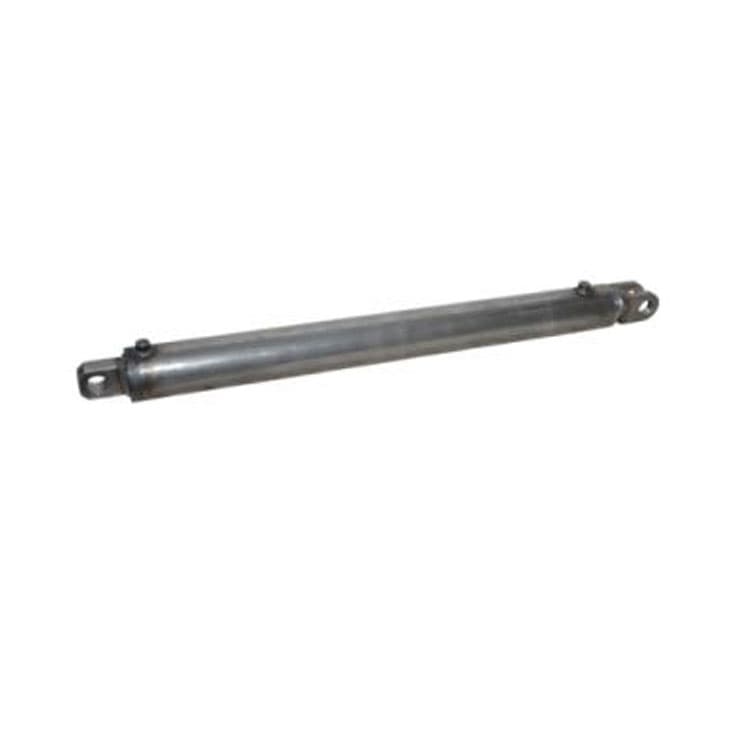

Dubbelverkande cylinder 70x40x550 med gaffelfäste

Dubbelverkande cylinder 70x40x550 med gaffelfäste

Denna dubbelverkande cylinder, med en borrning på 70mm och ett slag på 550mm, garanterar tillförlitliga och effektiva prestanda i dina hydrauliska system. Den robusta konstruktionen och gaffelfästet säkerställer en kraftfull och exakt kraftöverföring, vilket är avgörande för professionella tillämpningar.

Tekniska specifikationer:

Arbetstryck	180 bar
Maximalt tryck	210 bar
Temperatur	-25°C till 80°C
Kromad stång	stål UNI C45
Förkromningens tjocklek	krom 25 mikron +/- 5
Rör	stål DIN 2393 - ISO H9
Maximal hastighet	0,5 m/s

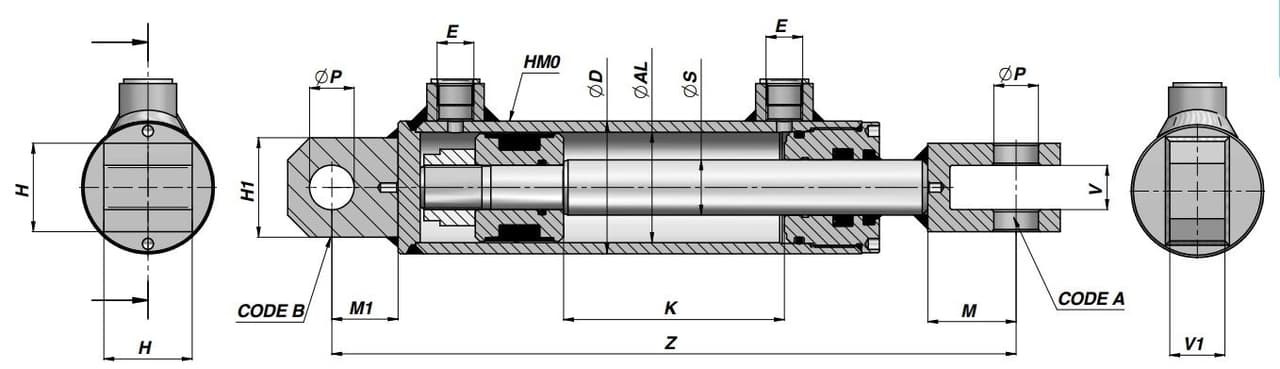

Mått S (Stång)	40 mm
Mått K (Slag)	550 mm
Mått AL (Borrning)	70 mm
Mått D (Diameter)	80 mm
Vikt	16,39 kg
Anslutning (E)	3/8" BSP
Mått Z	790 mm
Mått ØP	25,25 mm
Mått H	50 mm
Mått V	25 mm
Mått M	45 mm
Mått H1	50 mm
Mått V1	30 mm
Mått M1	35 mm

*Detta är en specialtillverkad produkt och kan inte returneras

Beräknade prestanda:

Specifikation	Värde (kN / cm³)	Värde (kg / liter)
Tryckkraft vid max. tryck (210 bar)	80,50 kN	8.208 kg
Dragkraft vid max. tryck (210 bar)	54,45 kN	5.552 kg
Oljevolym vid utskjutning	2.117,0 cm³	2,117 liter
Oljevolym vid inskjutning	1.427,3 cm³	1,427 liter
Pendelvolym	689,7 cm³	0,690 liter

Vad kan du använda den här produkten till?

• Drift av lastluckor och lyftmekanismer
• Precisionsrörelser i industriella produktionslinjer
• Tillämpningar i lantbruksmaskiner, till exempel inställning av redskap
• Effektiv kraftöverföring i kompakta konstruktioner

Upplev själv hållbarheten och de professionella prestanda hos denna cylinder. Upptäck hur Hydraulik247 kan optimera ditt arbete med kvalitativa och tillförlitliga hydrauliska komponenter.

Vanliga frågor (FAQ)

▸ En hydraulcylinder sjunker långsamt ned av sig själv, även om jag inte manövrerar något – vad är orsaken?

Oönskad sänkning orsakas vanligtvis av internt läckage förbi kolvtätningarna eller en ventil som inte stänger helt. Kontrollera om oljan läcker igenom och byt vid behov ut tätningarna eller lägg till en extra backventil. Genom att spåra läckagevägen och renovera den berörda komponenten återställer du det erforderliga arbetstrycket.

▸ Vad ska jag tänka på vid den första monteringen?

Kontrollera att anslutningarna är fria från smuts och lufta systemet noggrant efter montering. Undvik sidobelastning på kolvstången; denna typ av cylinder är uteslutande konstruerad för linjär kraftöverföring.
