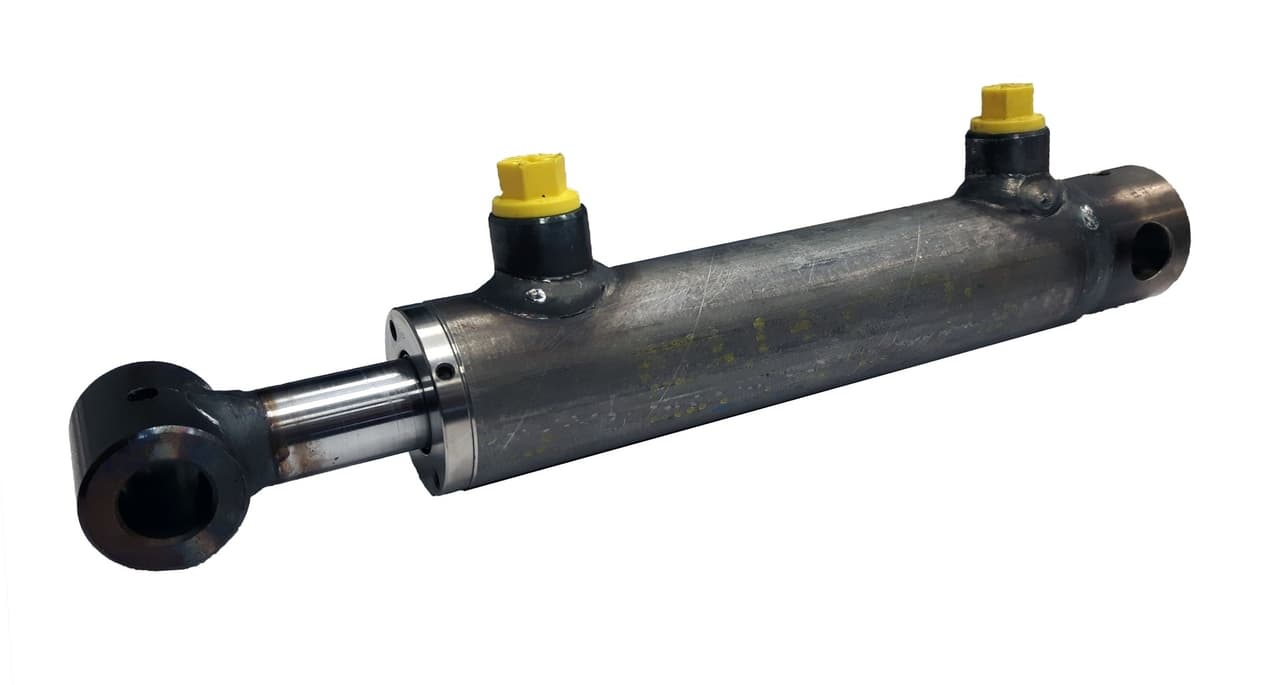

Dubbelverkande cylinder 70x40x1500 med fästen

Dubbelverkande cylinder 70x40x1500 med fästen

En robust dubbelverkande cylinder med en borrning på 70 mm, en stång på 40 mm och ett slag på 1500 mm. Tillverkad av högkvalitativt stål med en förkromad kolvstång (C45, 20 mikron) och ett precisionsdraget rör enligt DIN 2393, lämplig för krävande industriella tillämpningar upp till 300 bar.

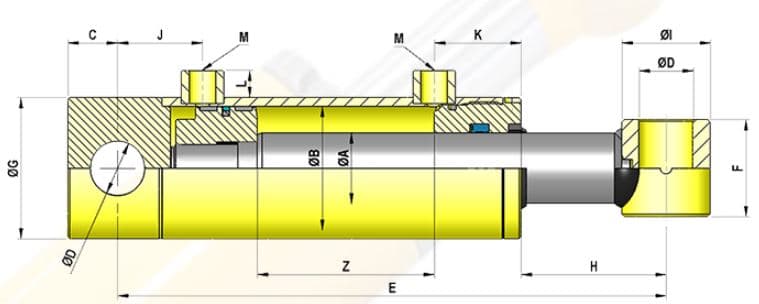

Tekniska specifikationer:

Borr (Ø B)	70 mm
Stång (Ø A)	40 mm
Slag (Z)	1500 mm
Arbetstryck	200 bar
Provtryck	300 bar
Temperaturområde	-30°C till 90°C
Max. arbetshastighet	0,5 m/s
Anslutning (M)	3/8" BSP
Volym	5,77 L
Vikt	35 kg
Mått E	1710 mm
Mått C	28 mm
Mått D	30,5 mm
Mått F	55 mm
Mått G	80 mm
Mått H	82 mm
Mått I	50 mm
Mått J	48 mm
Mått K	49 mm
Mått L	15 mm

Vad kan du använda den här produkten till?

• Styrning av lyftplattformar och tippmekanismer på industriella maskiner där långt slag och hög kraft krävs
• Användning i träbearbetningsmaskiner och pressar där exakt linjär rörelse över ett stort område är nödvändigt
• Användning på lantbruksmaskiner såsom gödselskrapor, lastfordon och lucköppning där tillförlitlighet under tuffa förhållanden är centralt
• Användning i anläggnings- och bygginstallationer såsom slussmanövrering, broklaffar eller betongformsystem med stor slaglängd

Den här cylindern är byggd för att utföra arbetet utan krångel. Solida material, snäva toleranser och en beprövad konstruktion säkerställer att du kan arbeta tillförlitligt i många år. På Hydraulik247 hittar du de hydrauliska komponenter som verkligen hjälper din installation framåt.



Vanliga frågor (FAQ)

▸ Hur mycket kraft levererar den här cylindern i praktiken?

Baserat på specifikationerna levererar den här cylindern vid maximalt arbetstryck en teoretisk tryckkraft på 11 754 kg. Tänk på att den faktiska kraften beror på det inställda trycket i ditt hydraulsystem.

▸ Är mitt hydraulaggregat tillräckligt stort för den här cylindern?

Den här cylindern behöver ett oljevolym på 5,775 liter vid ett fullständigt slag. Se till att den effektiva oljevolymen i din tank är tillräckligt stor för att kunna leverera denna volym (plus en säkerhetsmarginal) utan att pumpen går torr.
