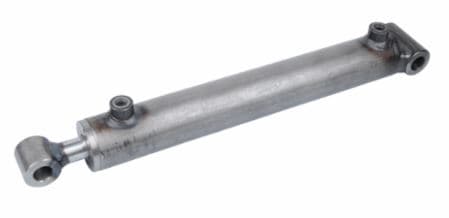

Dubbelverkande cylinder 70x40x100 med brett fäste

Dubbelverkande cylinder 70x40x100 med brett fäste

Denna dubbelverkande cylinder levererar konsekvent och tillförlitlig prestanda för dina hydrauliska tillämpningar. Med sin robusta konstruktion och exakta specifikationer är du garanterad effektiv kraftöverföring och lång livslängd. Ett professionellt val för varje krävande yrkesperson.

Tekniska specifikationer:

Arbetstryck	180 bar
Maximalt tryck	210 bar
Temperatur	-25°C till 80°C
Kromad stång	stål UNI C45
Förkromningens tjocklek	krom 25 mikron +/- 5
Rör	stål DIN 2393 - ISO H9
Maximal hastighet	0,5 m/s

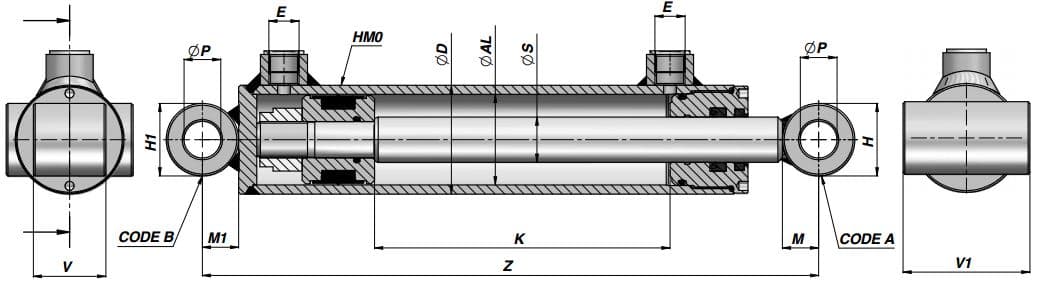

Mått S (Stång)	40 mm
Mått K (Slag)	100 mm
Mått AL (Borrning)	70 mm
Mått D (Diameter)	80 mm
Vikt	8,15 kg
Anslutning (E)	3/8" BSP
Mått Z	310 mm
Mått ØP	25,25 mm
Mått H	50 mm
Mått V	50 mm
Mått M	25 mm
Mått H1	50 mm
Mått V1	90 mm
Mått M1	25 mm

*Detta är en specialtillverkad produkt och kan inte returneras

Beräknad prestanda:

Specifikation	Värde (kN / cm³)	Värde (kg / liter)
Tryckkraft vid max. tryck (210 bar)	80,50 kN	8.208 kg
Dragkraft vid max. tryck (210 bar)	54,01 kN	5.507 kg
Oljevolym vid utskjutning	384,8 cm³	0,385 liter
Oljevolym vid inskjutning	258,1 cm³	0,258 liter
Pendelvolym	125,7 cm³	0,126 liter

Vad kan du använda den här produkten till?

• Exakt positionering av laster i industriella maskiner
• Effektiv manövrering av ventiler och spjäll i automatiserade system
• Kraftfulla lyft- och sänkrörelser i lantbruksmaskiner
• Tillförlitlig styrning av olika anläggningsmaskiner

Upplev själv kraften och precisionen hos denna hydraulcylinder. Tillförlitligheten och hållbarheten garanterar professionell prestanda för alla dina projekt. Upptäck hur Hydraulik247 kan optimera ditt arbete.

Vanliga frågor (FAQ)

▸ En hydraulcylinder sjunker långsamt ned av sig själv, även om jag inte manövrerar något – vad är orsaken?

Oönskad sänkning orsakas vanligtvis av internt läckage förbi kolvtätningarna eller en ventil som inte stänger helt. Kontrollera om oljan läcker igenom och byt vid behov tätningarna eller lägg till en extra backventil. Genom att spåra läckagevägen och renovera den berörda komponenten återställer du det erforderliga arbetstrycket.

▸ Vad ska jag tänka på vid den första monteringen?

Kontrollera att anslutningarna är fria från smuts och lufta systemet noggrant efter montering. Undvik sidobelastning på kolvstången; denna typ av cylinder är uteslutande konstruerad för linjär kraftöverföring.
