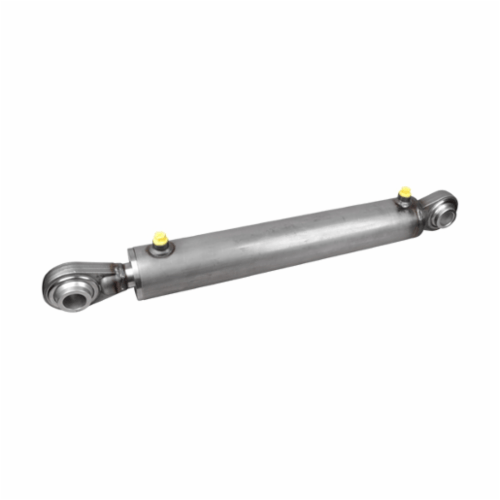

Dubbelverkande cylinder 70x35x800mm med kulled

Dubbelverkande cylinder 70x35x800mm med kulled

En robust, dubbelverkande hydraulcylinder med en borrning på 70 mm, en kolvstångsdiameter på 35 mm och ett slag på 800 mm. Tack vare den integrerade kulleden kan denna cylinder även användas vid lätta vinkelavvikelser i drivlinjen, vilket gör den särskilt praktisk för krävande applikationer.

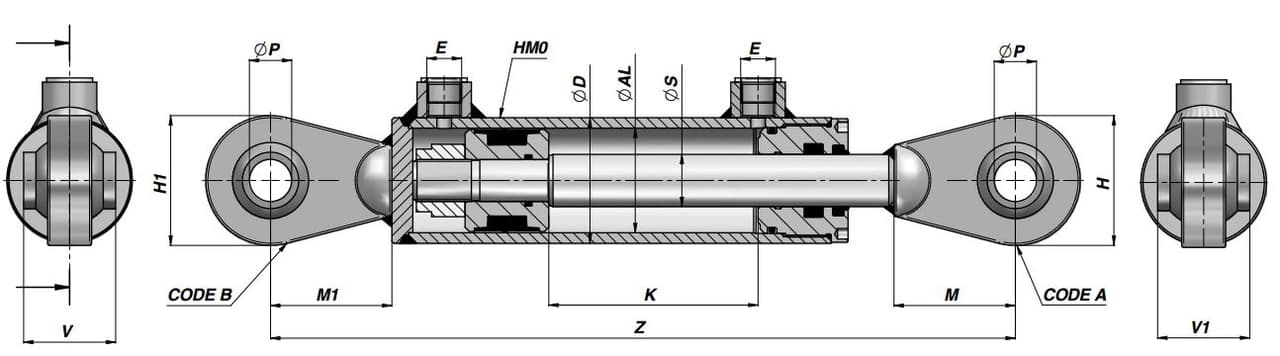

Tekniska specifikationer:

Specifikation	Värde
Borr (AL)	70 mm
Kolvstångsdiameter (S)	35 mm
Slag (K)	800 mm
Cylinderns ytterdiameter (D)	80 mm
Total längd (Z)	1090 mm
Arbetstryck	180 bar
Maximalt tryck	210 bar
Temperaturområde	-25 °C till +80 °C
Maximal hastighet	0,5 m/s
Anslutning (E)	3/8"
Kromad kolvstång	Stål UNI C45
Förkromningens tjocklek	25 mikron ± 5
Rör	Stål DIN 2393 – ISO H9
Mått ØP	25,4 mm
Mått H / H1	75 mm
Mått V / V1	51 mm
Mått M / M1	65 mm
Vikt	20,43 kg

Beräknade prestanda:

Specifikation	Värde (kN)	Värde (kg)
Tryckkraft vid max. tryck (210 bar)	80,50 kN	8208 kg
Dragkraft vid max. tryck (210 bar)	60,36 kN	6155 kg
Oljevolym vid utskjutning	3079,0 cm³	3,079 liter
Oljevolym vid inskjutning	2308,1 cm³	2,308 liter
Pendelvolym	769,7 cm³	0,770 liter

*Detta är en specialtillverkad produkt och kan inte returneras

Vad kan du använda denna produkt till?

• Styrning av lyftplattformar och bakgavellyftar där ett långt slag och viss vinkelkompensation krävs
• Manövrering av ventilkonstruktioner och spjäll i industriella maskiner där dubbelverkande kraft behövs
• Användning i lantbruksmaskiner såsom gödselspridare, tippvagnar och jordförflyttningsmaskiner med varierande belastningsvinklar
• Användning i byggmaskiner och lyftutrustning där en robust cylinder med ett slag på 800 mm krävs

Denna cylinder är byggd för arbete som kräver precision och tillförlitlighet. Kombinationen av högkvalitativt kromstål, noggranna toleranser och den integrerade kulleden gör den lämplig för professionella applikationer som du kan lita på. Hos Hydraulik247 hittar du den tekniska kvalitet som din installation förtjänar.

Vanliga frågor (FAQ)

▸ Hur mycket kraft levererar denna cylinder i praktiken?

Baserat på specifikationerna levererar denna cylinder vid maximalt arbetstryck en teoretisk tryckkraft på 8208 kg. Tänk på att den faktiska kraften beror på det inställda trycket i ditt hydraulsystem.

▸ Är mitt hydraulaggregat tillräckligt stort för denna cylinder?

Denna cylinder kräver en oljevolym på 3,079 liter vid ett fullständigt slag. Se till att den effektiva oljevolymen i din tank är tillräckligt stor för att kunna leverera denna volym (plus en säkerhetsmarginal) utan att pumpen går torr.
