Dubbelverkande cylinder 60x30x150 med fästen

Dubbelverkande cylinder 60x30x150 med fästen

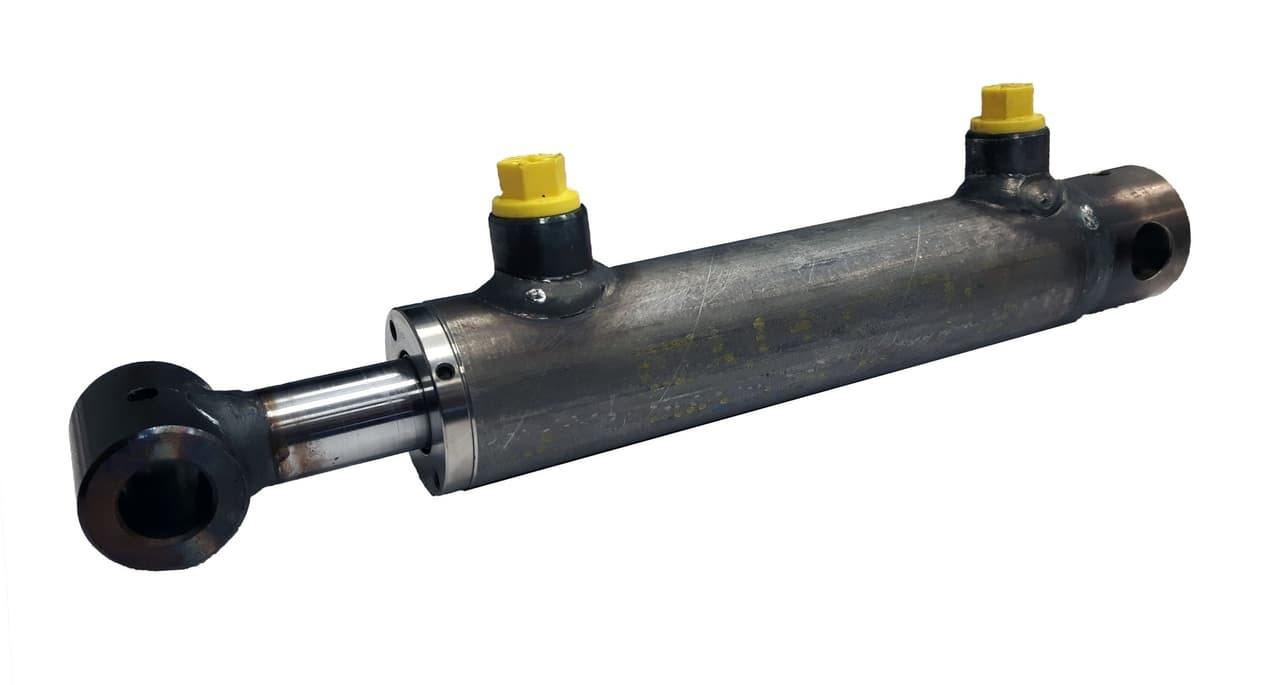

En solid, dubbelverkande hydraulcylinder med borr 60 mm, stång 30 mm och slag 150 mm. Byggd för ett arbetstryck på 180 bar och ett maximalt tryck på 210 bar, med en förkromad kolvstång av UNI C45 stål och ett rör enligt DIN 2393 – ISO H9. Lämplig för professionellt bruk i krävande miljöer.

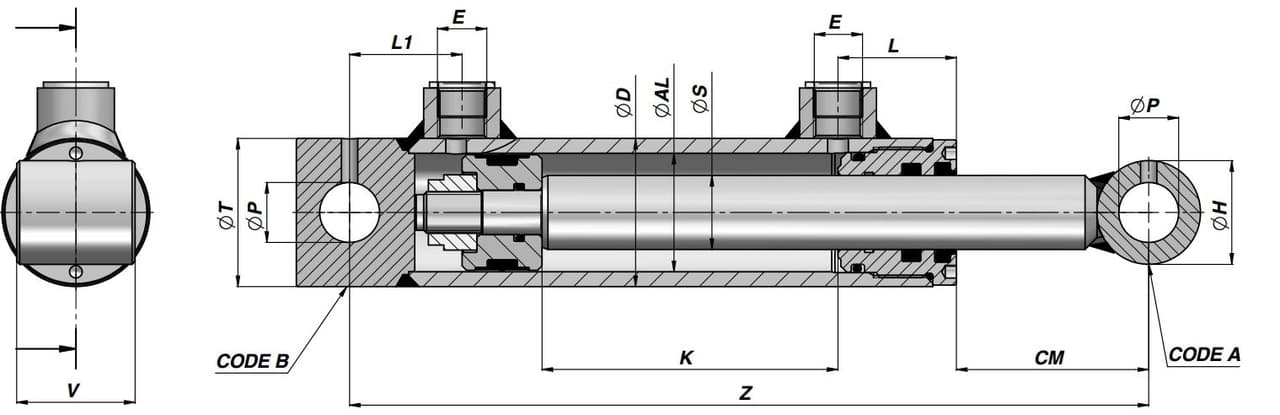

Tekniska specifikationer:

Borr (AL)	60 mm
Stång (S)	30 mm
Slag (K)	150 mm
Ytterdiameter (D)	70 mm
Arbetstryck	180 bar
Maximalt tryck	210 bar
Temperaturområde	-25°C till 80°C
Anslutning (E)	3/8" BSP
Vikt	6,30 kg
Mått Z	350 mm
Mått L	50 mm
Mått L1	36 mm
Mått CM	83 mm
Mått P	25,25 mm
Mått H	40 mm
Mått V	45 mm
Mått T	70 mm
Kromad kolvstång	Stål UNI C45
Kromtjocklek	25 mikron +/- 5
Rör	Stål DIN 2393 – ISO H9

Beräknade prestanda:

Specifikation	Värde (kN / cm³)	Värde (kg / liter)
Tryckkraft vid max. tryck (210 bar)	59,38 kN	6.055 kg
Dragkraft vid max. tryck (210 bar)	44,53 kN	4.541 kg
Oljevolym utskjutning	424,1 cm³	0,424 liter
Oljevolym inskjutning	318,1 cm³	0,318 liter
Pendelvolym	106,0 cm³	0,106 liter

Vad kan du använda den här produkten till?

• Styrning av ventilblock och spjäll i industriella anläggningar där en exakt och repeterbar linjär rörelse krävs
• Användning på lantbruksmaskiner såsom gödselspridare, plogar och lastfordon för manövrering av lyftmekanismer och ventilkonstruktioner
• Tillämpning i byggmaskiner och kompakta lyftutrustningar där begränsat utrymme måste kombineras med tillförlitlig kraftöverföring
• Användning i hydrauliska pressar och klämkonstruktioner inom metallbearbetning, där en konstant tryckkraft över hela slaget är avgörande

Den här cylindern är byggd för att hålla, även under kontinuerlig belastning. Kombinationen av högkvalitativt materialval, exakt dimensionering och det integrerade fästet gör den direkt användbar i krävande tillämpningar. Upptäck hur Hydraulik247 lyfter dina hydrauliska installationer till en högre nivå.

Vanliga frågor (FAQ)

▸ Hur mycket kraft levererar den här cylindern i praktiken?

Baserat på specifikationerna levererar den här cylindern vid maximalt arbetstryck en teoretisk tryckkraft på 6.055 kg. Tänk på att den faktiska kraften beror på det inställda trycket i ditt hydraulsystem.

▸ Är mitt hydraulaggregat tillräckligt stort för den här cylindern?

Den här cylindern kräver en oljevolym på 0,424 liter vid ett fullständigt slag. Se till att den effektiva oljevolymen i din tank är tillräckligt stor för att kunna leverera denna volym (plus en säker marginal) utan att pumpen går torr.
