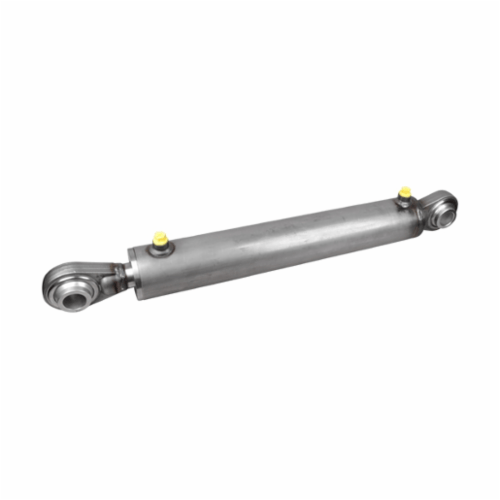

Dubbelverkande cylinder 40x25x150mm med kulled

Dubbelverkande cylinder 40x25x150mm med kulled

En kompakt, dubbelverkande hydraulcylinder med ett lopp på 40 mm, en kolvstångsdiameter på 25 mm och ett slag på 150 mm. Utförd med en kulled för flexibel montering och byggd för ett arbetstryck på 180 bar. Pålitlig, precis och lämplig för professionellt bruk i krävande miljöer.

Tekniska specifikationer:

Arbetstryck	180 bar
Maximalt tryck	210 bar
Temperaturområde	-25 °C till +80 °C
Maximal hastighet	0,5 m/s

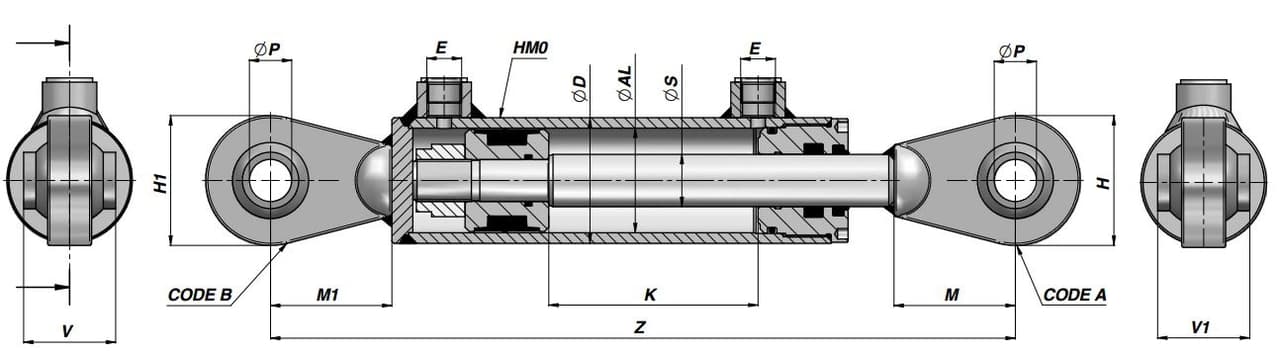

Lopp (AL)	40 mm
Kolvstångsdiameter (S)	25 mm
Slag (K)	150 mm
Ytterdiameter (D)	50 mm
Total längd (Z)	400 mm
Anslutning (E)	1/4"
Mått ØP	16,2 mm
Mått H	46 mm
Mått V	20 mm
Mått M	60 mm
Mått H1	46 mm
Mått V1	20 mm
Mått M1	60 mm
Vikt	3,50 kg
Kolvstångsmaterial	Stål UNI C45, förkromat (25 mikron ± 5)
Rörmaterial	Stål DIN 2393 – ISO H9

Beräknade prestanda:

Specifikation	Värde (kN)	Värde (kg / liter / cm³)
Tryckkraft vid max. tryck (210 bar)	26,39 kN	2691 kg
Dragkraft vid max. tryck (210 bar)	16,61 kN	1694 kg
Oljevolym utskjutning	188,5 cm³	0,188 liter
Oljevolym inskjutning	118,6 cm³	0,119 liter
Pendelvolym	73,6 cm³	0,074 liter

Vad kan du använda den här produkten till?

• Styrning av ventilblock eller spjäll i industriella maskiner där ett kompakt slag är tillräckligt
• Positionering av komponenter i lantbruksmaskiner eller tillbehörsutrustning tack vare den integrerade kulleden
• Lätta lyft- och tiltapplikationer i anläggningsmaskiner eller maskinkonstruktionsinstallationer
• Användning i hydrauliska testuppställningar eller prototyper där en pålitlig, dubbelverkande cylinder krävs

Den här cylindern är byggd för yrkesverksamma som inte vill kompromissa när det gäller kvalitet och tillförlitlighet. Den robusta konstruktionen, kombinerad med kulleden, gör den mångsidigt användbar och enkel att montera i en mängd olika applikationer. Upptäck hos Hydraulik247 hur rätt cylinder gör ditt hydraulsystem effektivare och mer hållbart.

Vanliga frågor (FAQ)

▸ Hur mycket kraft levererar den här cylindern i praktiken?

Baserat på specifikationerna levererar den här cylindern vid maximalt arbetstryck en teoretisk tryckkraft på 2691 kg. Tänk på att den faktiska kraften beror på det inställda trycket i ditt hydraulsystem.

▸ Är mitt hydraulaggregat tillräckligt stort för den här cylindern?

Den här cylindern kräver en oljevolym på 0,188 liter vid ett fullständigt slag. Se till att den effektiva oljevolymen i din tank är tillräckligt stor för att kunna leverera denna volym (plus en säkerhetsmarginal) utan att pumpen går torr.
