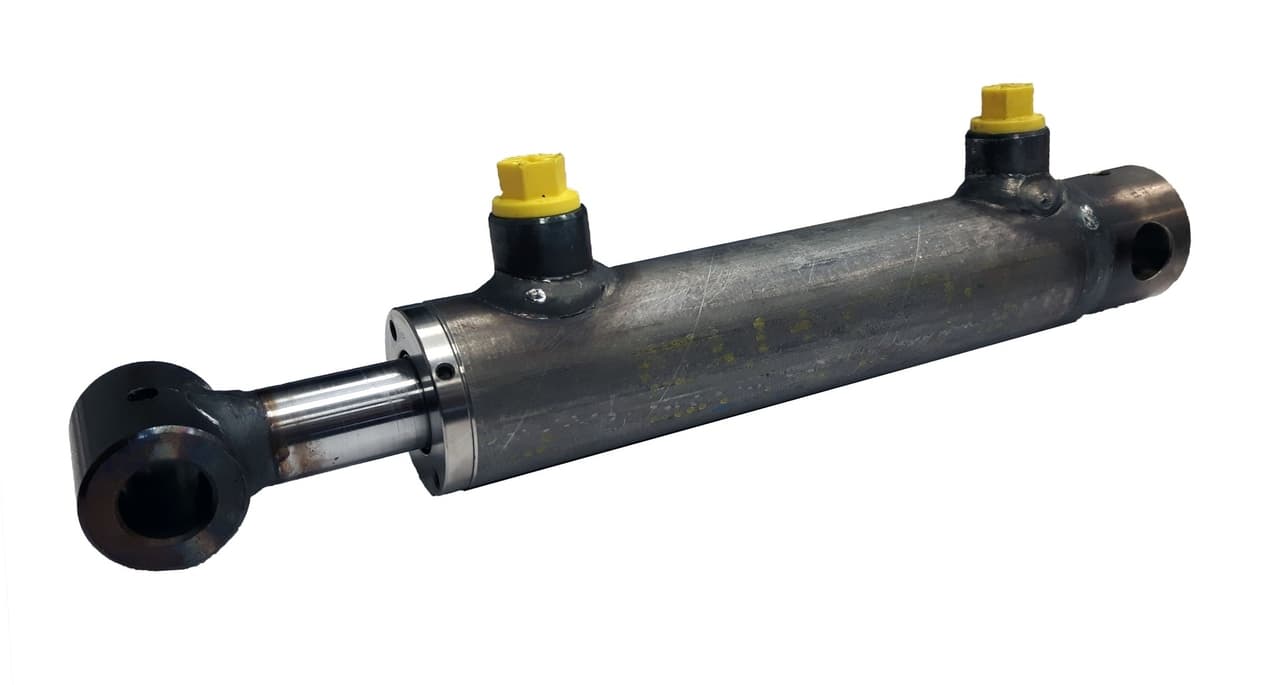

Dubbelverkande cylinder 32x20x700 med fästen

Dubbelverkande cylinder 32x20x700 med fästen

En kompakt men kapabel cylinder för applikationer där exakt linjär kraftöverföring i två riktningar krävs. Byggd enligt solida materialspecifikationer, med en förkromad kolvstång av UNI C45-stål och ett rör enligt DIN 2393, levererar denna cylinder tillförlitliga prestanda under tunga arbetsförhållanden.

Tekniska specifikationer:

Borrning (AL)	32 mm
Kolvstång (S)	20 mm
Slag (K)	700 mm
Diameter (D)	42 mm
Arbetstryck	180 bar
Maximalt tryck	210 bar
Temperaturområde	-25°C till 80°C
Anslutning (E)	1/4" BSP
Vikt	6,80 kg

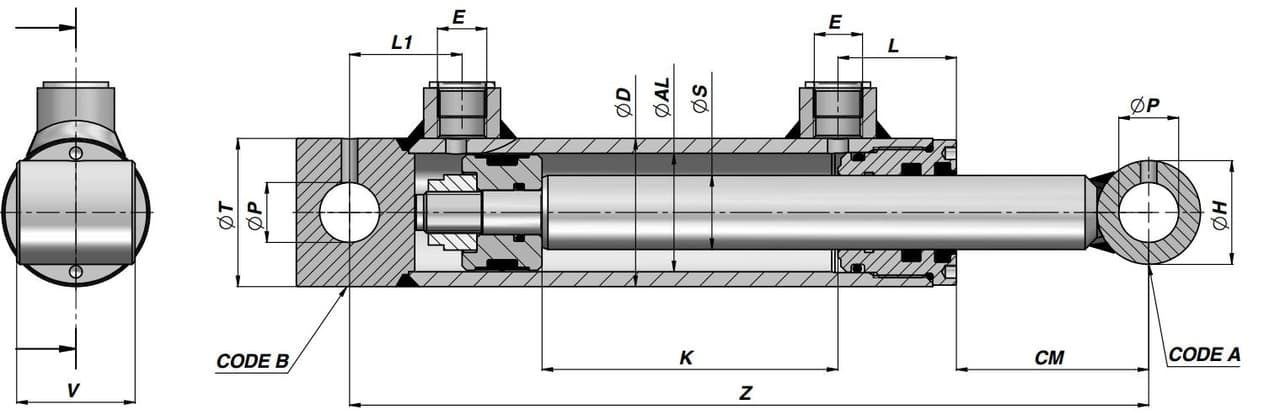

Mått Z	855 mm
Mått L	33 mm
Mått L1	35 mm
Mått CM	51 mm
Mått P	16,2 mm
Mått H	30 mm
Mått V	35 mm
Mått T	40 mm
Förkromad kolvstång	Stål UNI C45
Kromskiktstjocklek	25 mikron +/- 5
Rör	Stål DIN 2393 - ISO H9

Beräknade prestanda:

Specifikation	Värde (kN / cm³)	Värde (kg / liter)
Tryckkraft vid max. tryck (210 bar)	17,12 kN	1.745 kg
Dragkraft vid max. tryck (210 bar)	10,49 kN	1.070 kg
Oljevolym utskjutning	5.629,7 cm³	5,630 liter
Oljevolym inskjutning	3.450,4 cm³	3,450 liter
Pendelvolym	2.199,1 cm³	2,199 liter

Vad kan du använda den här produkten till?

• Styrning av ventilblock och skjutmekanismer i industriella maskiner där en kompakt men kraftfull cylinder krävs
• Lyft- och tippkonstruktioner på lantbruksmaskiner eller släpvagnar där ett slag på 700 mm och en tillförlitlig återdragningsfunktion är avgörande
• Positionering av komponenter i svetsfixturer eller produktionsanläggningar där exakt linjär rörelse i två riktningar är nödvändig
• Lätta lyftanordningar och hanteringssystem i verkstäder eller lager där cylinderns egen vikt också spelar en roll

Denna cylinder är byggd för att prestera, även i miljöer där tillförlitlighet inte är ett alternativ utan ett krav. Kombinationen av robusta material, ett brett temperaturområde och solida tryckvärden gör den lämplig för dagligt professionellt bruk. Upptäck hos Hydraulik247 hur rätt cylinder lyfter ditt hydraulsystem till en högre nivå.

Vanliga frågor (FAQ)

▸ Hur mycket kraft levererar denna cylinder i praktiken?

Baserat på specifikationerna levererar denna cylinder vid maximalt arbetstryck en teoretisk tryckkraft på 1.745 kg. Tänk på att den faktiska kraften beror på det inställda trycket i ditt hydraulsystem.

▸ Är mitt hydraulaggregat tillräckligt stort för denna cylinder?

Denna cylinder kräver en oljevolym på 5,630 liter vid ett fullständigt slag. Se till att den effektiva oljevolymen i din tank är tillräckligt stor för att kunna leverera denna volym (plus en säkerhetsmarginal) utan att pumpen går torr.
