Dubbelverkande cylinder 25x16x100 med fästen

Dubbelverkande cylinder 25x16x100 med fästen

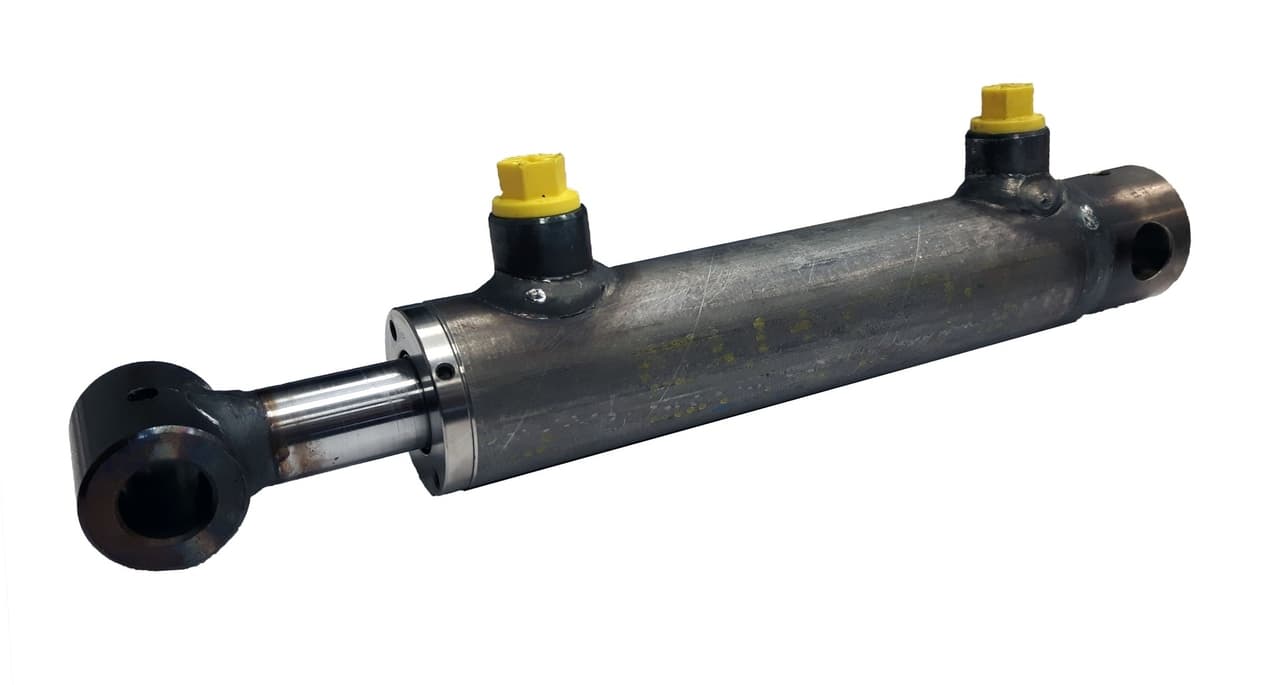

En kompakt, dubbelverkande hydraulcylinder med borr 25 mm, stång 16 mm och ett slag på 100 mm. Lämplig för system upp till 210 bar, tillverkad av förkromat C45-stål och ett DIN 2393-rör för tillförlitliga prestanda i krävande miljöer.

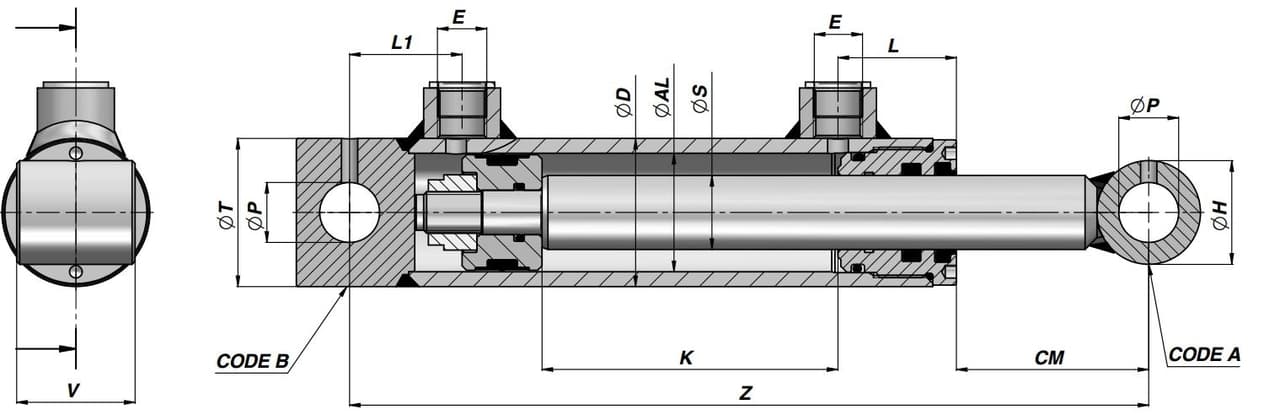

Tekniska specifikationer:

Borr (AL)	25 mm
Stång (S)	16 mm
Slag (K)	100 mm
Diameter (D)	35 mm
Arbetstryck	180 bar
Maximalt tryck	210 bar
Temperaturområde	-25°C till 80°C
Anslutning (E)	1/4" BSP
Total längd (Z)	210 mm
Mått L	33 mm
Mått L1	22 mm
Mått CM	31 mm
Mått P	12,1 mm
Mått H	25 mm
Mått V	25 mm
Mått T	35 mm
Vikt	1,20 kg
Stångmaterial	Stål UNI C45, förkromat 25 mikron ± 5
Rörmaterial	Stål DIN 2393 – ISO H9

Beräknade prestanda:

Specifikation	Värde (kN / cm³)	Värde (kg / liter)
Tryckkraft vid max. tryck (210 bar)	10,31 kN	1.051 kg
Dragkraft vid max. tryck (210 bar)	6,59 kN	672 kg
Oljevolym vid utdragning	49,1 cm³	0,049 liter
Oljevolym vid indragning	28,9 cm³	0,029 liter
Pendelvolym	20,1 cm³	0,020 liter

Vad kan du använda den här produkten till?

• Styrning av små ventilblock eller skjutmekanismer i kompakta hydrauliska installationer
• Positionering och låsning av komponenter i jordbruks- och trädgårdsmaskiner
• Linjär rörelsestyrning i verktygsmaskiner och produktionsautomater
• Användning i lyftanordningar och tippkonstruktioner för lätt till medeltung utrustning

Den här cylindern är byggd för att utföra arbetet utan krångel. Kompakt, robust och precisionsmåttsatt – lämplig för yrkesverksamma som inte kompromissar med kvaliteten. På Hydraulik247 hittar du de komponenter som håller ditt system tillförlitligt och effektivt, dag efter dag.

Vanliga frågor (FAQ)

▸ Hur mycket kraft levererar den här cylindern i praktiken?

Baserat på specifikationerna levererar den här cylindern vid maximalt arbetstryck en teoretisk tryckkraft på 1.051 kg. Tänk på att den faktiska kraften beror på det inställda trycket i ditt hydrauliska system.

▸ Är mitt hydraulaggregat tillräckligt stort för den här cylindern?

Den här cylindern kräver en oljevolym på 0,049 liter vid ett fullständigt slag. Se till att den effektiva oljevolymen i din tank är tillräckligt stor för att kunna leverera denna volym (plus en säkerhetsmarginal) utan att pumpen går torr.
