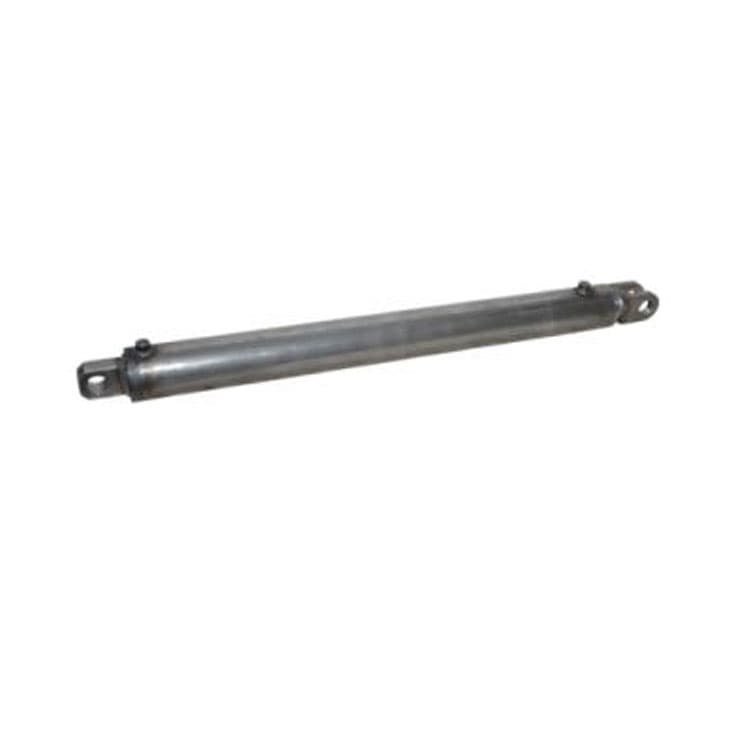

Dubbelverkande cylinder 100x50x500 med gaffelfäste

Dubbelverkande cylinder 100x50x500 med gaffelfäste

Denna robusta dubbelverkande cylinder, med en borrning på 100 mm och ett slag på 500 mm, är konstruerad för tillförlitlig och effektiv kraftöverföring. Gaffelfästet möjliggör flexibel montering, medan den högkvalitativa ytbehandlingen garanterar hållbara prestanda i krävande miljöer.

Tekniska specifikationer:

Arbetstryck	180 bar
Maximalt tryck	210 bar
Temperatur	-25°C till 80°C
Kromad kolvstång	stål UNI C45
Förkromningens tjocklek	krom 25 mikron +/- 5
Rör	stål DIN 2393 - ISO H9
Maximal hastighet	0,5 m/s

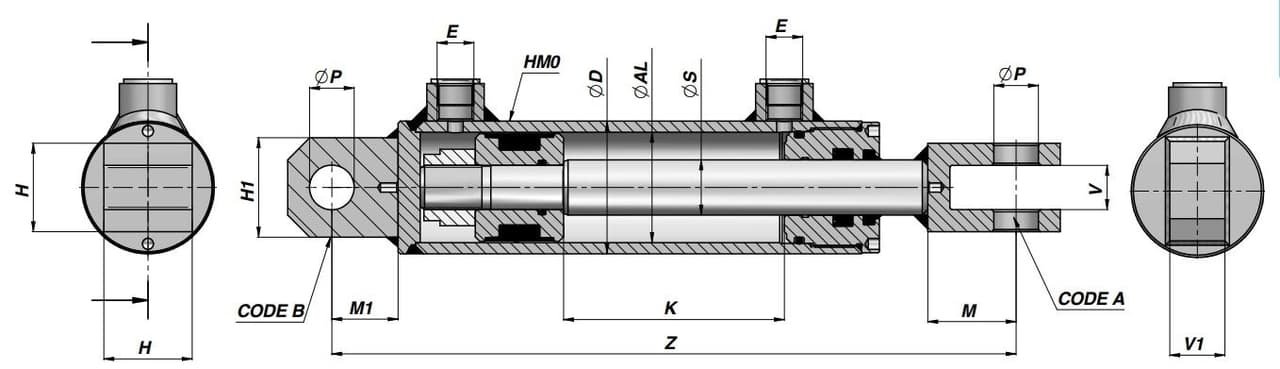

Mått S (Kolvstång)	50 mm
Mått K (Slag)	500 mm
Mått AL (Borrning)	100 mm
Mått D (Diameter)	115 mm
Vikt	34,29 kg
Anslutning (E)	1/2" BSP
Mått Z	820 mm
Mått ØP	40,25 mm
Mått H	80mm
Mått V	40 mm
Mått M	70 mm
Mått H1	70 mm
Mått V1	40 mm
Mått M1	60 mm

*Detta är en specialtillverkad produkt och kan inte returneras
*För leverans av cylindrar på 30 kg eller mer debiterar vi en engångsavgift för extra fraktkostnader per försändelse

Beräknade prestanda:

Specifikation	Värde (kN / cm³)	Värde (kg / liter)
Tryckkraft vid max. tryck (210 bar)	164,93 kN	16.820 kg
Dragkraft vid max. tryck (210 bar)	123,37 kN	12.579 kg
Oljevolym vid utdragning	3.926,9 cm³	3,927 liter
Oljevolym vid indragning	2.944,5 cm³	2,945 liter
Pendelvolym	981,7 cm³	0,982 liter

Vad kan du använda den här produkten till?

• Effektiv styrning av lastluckor och lyftmekanismer
• Exakt positionering i industriella maskiner
• Kraftfulla rörelser i lantbruksfordon
• Tillförlitlig manövrering av gripare och ventiler

Upplev själv de professionella prestanda hos denna hydraulcylinder. Hållbarheten och precisionen säkerställer att ditt arbete löper smidigt och effektivt. Upplev hur Hydraulik247 lyfter dina projekt till en högre nivå med tillförlitliga komponenter.

Vanliga frågor (FAQ)

▸ Hur underhåller jag kolvstången för maximal livslängd?

Håll kolvstången ren och fri från korrosion för att förhindra skador på tätningarna. Smörj ledpunkter och lager regelbundet och kontrollera anslutningarna regelbundet för läckage. Förvara cylindern i indraget läge vid längre stillestånd.

▸ Vad ska jag tänka på vid den första monteringen?

Kontrollera att anslutningarna är fria från smuts och lufta systemet noggrant efter montering. Undvik sidobelastning på kolvstången; denna typ av cylinder är uteslutande konstruerad för linjär kraftöverföring.
