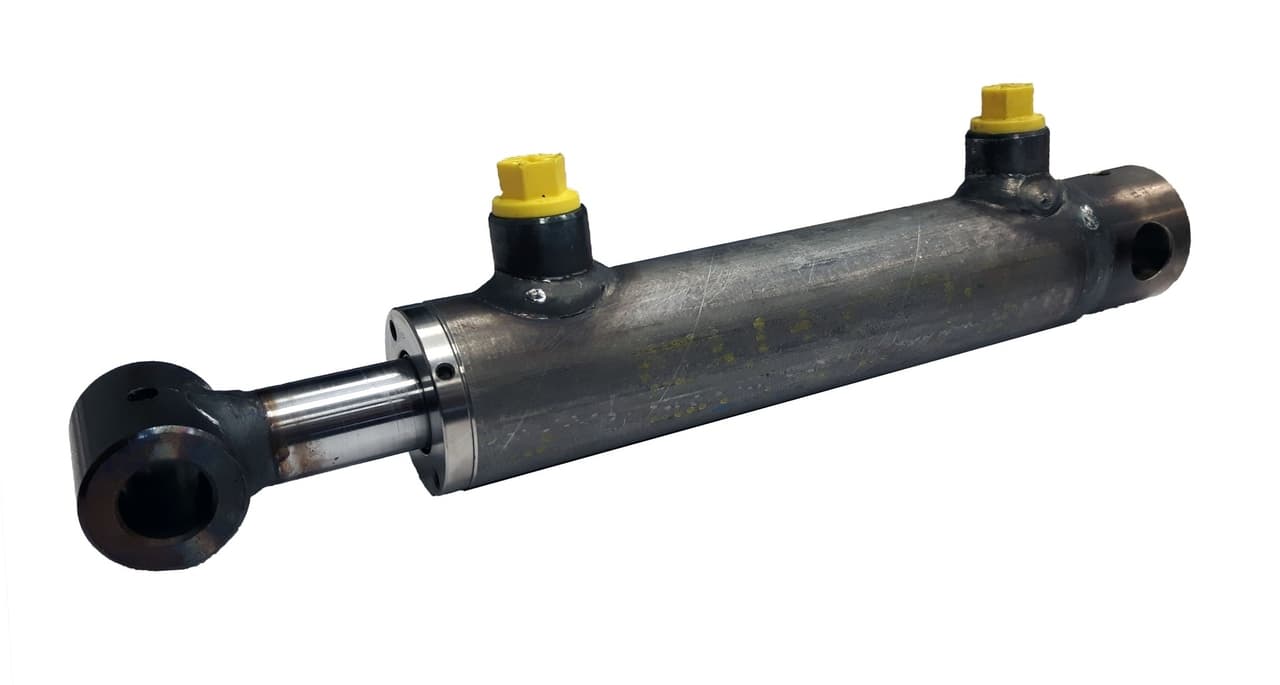

Dubbelverkande cylinder 100x50x1100 med fästen

Dubbelverkande cylinder 100x50x1100 med fästen

En robust dubbelverkande cylinder med ett lopp på 100 mm, kolvstångsdiameter på 50 mm och ett slag på 1100 mm. Byggd enligt strikta måttoleranser, lämplig för krävande industriella tillämpningar där tillförlitlighet och precision inte tillåter kompromisser.

Tekniska specifikationer:

Lopp (Ø B)	100 mm
Kolvstång (Ø A)	50 mm
Slag (Z)	1100 mm
Arbetstryck	200 bar
Provtryck	300 bar
Temperaturområde	-30°C till 90°C
Max. arbetshastighet	0,5 m/s
Förkromad kolvstång	Stål UNI C45
Förkromningens tjocklek	20 mikron +/- 5
Rör	Stål DIN 2393 – ISO H9
Anslutning (M)	1/2" BSP
Volym	8,64 L
Vikt	53,6 kg

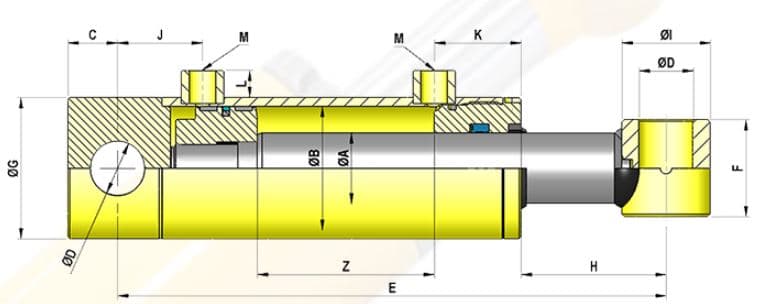

Mått E	1325 mm
Mått C	28 mm
Mått D	30,5 mm
Mått F	70 mm
Mått G	115 mm
Mått H	75 mm
Mått I	60 mm
Mått J	48 mm
Mått K	60 mm
Mått L	17 mm

Vad kan du använda den här produkten till?

• Styrning av tunga ventilkonstruktioner och spjäll i industriella processanläggningar
• Lyftrörelser på lantbruksmaskiner som balpresar, lastfordon och gödselspridare
• Positionering av gripare och manipulatorer på kranar och truckaggregat
• Linjär drivning i träbearbetningsmaskiner och såginstallationer med hög cyklisk belastning

Denna cylinder är byggd för tungt arbete och levererar tillförlitliga prestanda dag efter dag. Kombinationen av högkvalitativt stål, noggrann måttsättning och en generös tryckklass gör den lämplig för professionella miljöer där driftstopp inte är ett alternativ. På Hydraulik247 hittar du de hydrauliska lösningar som gör ditt arbete effektivare och mer tillförlitligt.



Vanliga frågor (FAQ)

▸ Hur mycket kraft levererar denna cylinder i praktiken?

Baserat på specifikationerna levererar denna cylinder vid maximalt arbetstryck en teoretisk tryckkraft på 24 022 kg. Tänk på att den faktiska kraften beror på det inställda trycket i ditt hydraulsystem.

▸ Är mitt hydraulaggregat tillräckligt stort för denna cylinder?

Denna cylinder kräver en oljevolym på 8,64 liter vid ett fullständigt slag. Se till att den effektiva oljevolymen i din tank är tillräckligt stor för att kunna leverera denna volym (plus en säkerhetsmarginal) utan att pumpen går torr.
