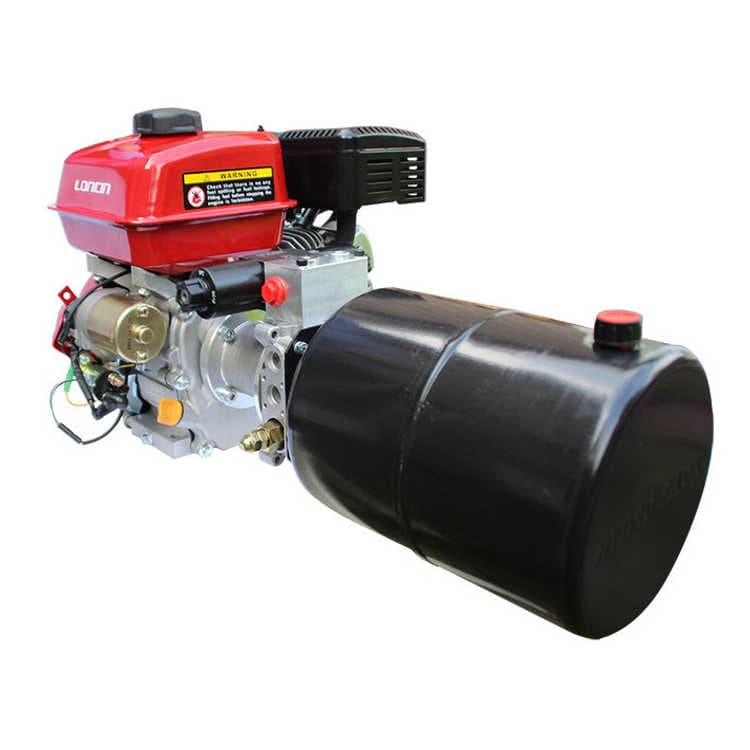

4,8kW hydraulaggregat med bensinmotor dubbelverkande krets

4,8kW hydraulaggregat med bensinmotor dubbelverkande krets

Komplett hydraulisk enhet driven av en PTM professional bensinmotor. Följ nedanstående val för att sätta ihop det hydraulaggregat som passar dig. Behöver du hjälp med att sätta ihop det? Kontakta någon av våra ingenjörer via chatten, kontaktformuläret eller per telefon 053-7113861

---

Val 1: Pumpstorlek

Flödet (i liter per minut) och trycket beror på vald pump och motor: För en 4,8 KW bensinmotor har du följande alternativ:

Pump cc	Max, tryck bar	Max. L/min	Max. varvtal
1,1	250	4	3600
1,8	250	6	3600
2,1	250	8	3600
2,7	250	10	3600
3,2	225	11	3600
3,65	200	13	3600
4,2	170	15	3600
4,8	150	17	3600
5,8	125	20	3600
8	90	28	3600



---

Val 2: Tankstorlek

Tankstorlek: minst volymen i cylindern/cylindrarna + ledningarna.

---

Val 3: Fäste för stöd

Fäste för stöd: ja/nej

---

Val 4: Antal NG6-underblock

Du kan välja mellan inga,1,2,3,4,5,6,7 eller 8 NG6-underblock. Dessa monteras på hydraulaggregatet. Ventilerna du vill montera väljer du via följande länk: NG6 riktningsventiler. Om du inte väljer några NG6-underblock har du ett P (tryck) och T (tankanslutning) och kan använda hydraulaggregatet i ditt eget system.

---

Val 5: Antal NG6-underblock med styrd backventil.

Styrda backventiler används endast när du har en cylinder, motor eller last som måste blockeras helt. Till exempel vid en cylinder för att förhindra att cylindern sjunker ner på grund av lasten. Du måste då välja NG6-ventiler som i vila har A, B och T förbundna. En styrd backventil måste nämligen göras helt tryckfri.
Du kan välja mellan inga,1,2,3,4,5,6,7 eller 8. NG6-underblock med styrd backventil. Dessa monteras på hydraulaggregatet. Ventilerna du vill montera väljer du via följande länk: NG6 riktningsventiler Om du inte väljer några NG6-underblock. Då har du helt enkelt ett P (tryck) och T (tankanslutning) och kan använda ditt eget system.

---

Val 6: inställningsvärde tryckskydd:

Hydraulaggregaten testas och justeras till det värde du önskar. Trycket kan aldrig vara högre än det maximala trycket som anges under val 1 eller aldrig högre än 250 bar.

---

Tekniska egenskaper bensinmotor:

• Märke: PTM Engines
• Modell: PTM200Epro
• Motortyp: luftkyld OHV-bensinmotor
• Kompressionsförhållande: 8.5:1
• Cylindervolym: 196 cm³
• Max. effekt: 6,5 hk (4,8 kW)
• Varvtal: 4000 varv/min
• Tändning: TCI
• Tankvolym: 3,6 liter
• Torrvikt: 16 kg
• Bränsleförbrukning: 230 g/hk/tim
• Motoroljekapacitet: 0,6 liter
• Mått: 315 x 362 x 335 mm
• Startsystem: e-start
